學校學生宿舍樓綜合布線系統設計論文

摘要：

隨著教育信息化和智能化的發展，學校學生宿舍樓的綜合布線系統成為了保障學生日常生活、學習、娛樂需求的重要基礎設施。本文基于弱電安防監控行業的專業視角，詳細闡述了學校學生宿舍樓綜合布線系統的設計原則、設計流程、子系統劃分、材料選擇、布線方式以及施工與管理等方面的內容。通過對設計過程的深入分析和探討，旨在為學校學生宿舍樓的綜合布線系統設計提供理論依據和實踐指導。

關鍵詞：學生宿舍樓；綜合布線系統；弱電安防監控；系統設計；施工管理

一、引言

隨著信息技術的飛速發展，學校學生宿舍樓的網絡布線系統日益成為保障學生日常生活、學習、娛樂需求的重要基礎設施。綜合布線系統作為網絡布線系統的核心，其設計合理性、施工規范性直接關系到整個系統的穩定性和可靠性。因此，對學校學生宿舍樓的綜合布線系統設計進行深入探討，具有重要的現實意義和理論價值。

二、綜合布線系統概述

綜合布線系統是一種模塊化、標準化的布線方式，它將建筑物內的各種信息設備通過統一的傳輸介質和連接器件進行連接，實現信息的共享和傳輸。綜合布線系統由工作區子系統、水平子系統、干線子系統、管理子系統、設備子系統等幾部分組成，各部分之間相互獨立又相互關聯，共同構成一個完整的布線系統。

綜合布線系統具有以下幾個顯著特點：

1. 模塊化設計：系統采用模塊化設計，可以根據實際需求進行靈活配置和擴展。

2. 標準化接口：系統采用標準化的接口和連接器件，保證了設備的兼容性和互操作性。

3. 可靠性高：系統采用高質量的材料和先進的施工技術，保證了系統的穩定性和可靠性。

4. 易于維護：系統采用模塊化設計，方便維護和更換設備。

三、學校學生宿舍樓綜合布線系統設計原則

在設計學校學生宿舍樓的綜合布線系統時，應遵循以下原則：

1. 實用性原則：根據學校學生宿舍樓的實際需求和未來發展趨勢，合理確定布線系統的規模和功能。

2. 可靠性原則：采用高質量的材料和先進的施工技術，確保布線系統的穩定性和可靠性。

3. 靈活性原則：系統應具有良好的可擴展性和可維護性，方便未來升級和改造。

4. 經濟性原則：在滿足需求和保證質量的前提下，盡量降低系統建設成本和維護成本。

四、學校學生宿舍樓綜合布線系統設計流程

學校學生宿舍樓綜合布線系統的設計流程主要包括以下幾個步驟：

1. 需求分析：深入了解學校學生宿舍樓的實際需求和未來發展趨勢，明確布線系統的功能和規模。

2. 現場勘查：對學校學生宿舍樓進行實地勘查，了解建筑物的結構、布局和設施情況，為設計提供依據。

3. 方案設計：根據需求分析和現場勘查結果，制定綜合布線系統的設計方案，包括子系統劃分、材料選擇、布線方式等。

4. 方案評審：組織專家對設計方案進行評審，提出修改意見和建議，完善設計方案。

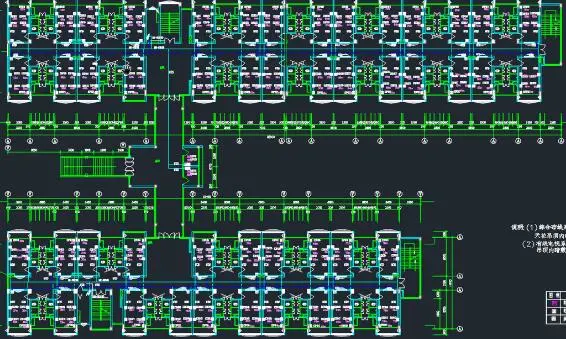

5. 施工圖設計：根據評審通過的設計方案，繪制詳細的施工圖紙，包括平面圖、系統圖、安裝圖等。

6. 施工準備：組織施工隊伍進行技術交底和安全培訓，準備施工所需的材料和設備。

7. 現場施工：按照施工圖紙進行施工，確保施工質量和安全。

8. 系統測試：施工完成后，對布線系統進行全面的測試和驗收，確保系統正常運行并滿足設計要求。

五、學校學生宿舍樓綜合布線系統子系統劃分

根據學校學生宿舍樓的特點和需求，將綜合布線系統劃分為以下幾個子系統：

1. 工作區子系統：為每個宿舍房間提供網絡接口，滿足學生上網需求。工作區子系統包括信息插座、終端連線等部分。

2. 水平子系統：連接工作區子系統和管理子系統，實現信息在樓層內的傳輸。水平子系統由水平電纜、連接器件等組成。

3. 干線子系統：連接設備間與各層管理間，實現信息在樓層間的傳輸。干線子系統由垂直干線電纜、連接器件等組成。

4. 管理子系統：用于管理整個布線系統，包括連接水平子系統和干線子系統、設備子系統等。管理子系統包括配線架、跳線、機柜等設備。

5. 設備子系統：包括各種網絡設備，如交換機、路由器、服務器等，用于實現網絡功能。

六、學校學生宿舍樓綜合布線系統材料選擇

在材料選擇上，應充分考慮學校學生宿舍樓的實際情況和需求。具體選擇原則如下：

1. 信息插座：應選用符合國際標準、易于安裝和維護的產品，確保與學生電腦等設備的兼容性。

2. 電纜：根據傳輸距離、帶寬需求等因素選擇合適的電纜類型，如UTP（非屏蔽雙絞線）或FTP（屏蔽雙絞線）等。

3. 連接器件：應選用質量可靠、性能穩定的連接器件，如模塊化連接器、RJ45水晶頭等。

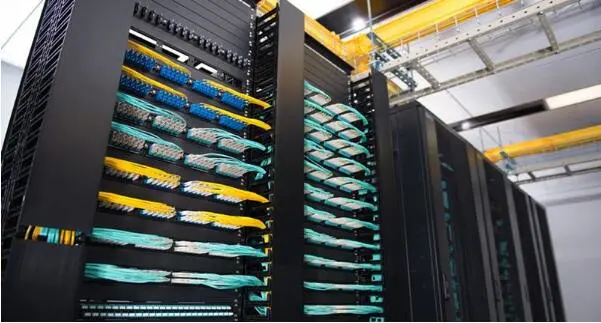

4. 配線架和機柜：應選用結構合理、容量適當、易于管理的配線架和機柜，確保布線系統的整潔、有序和可維護性。

七、學校學生宿舍樓綜合布線系統布線方式

在選擇布線方式時，應綜合考慮學校學生宿舍樓的結構、布局以及未來的擴展需求。以下是幾種常見的布線方式及其特點：

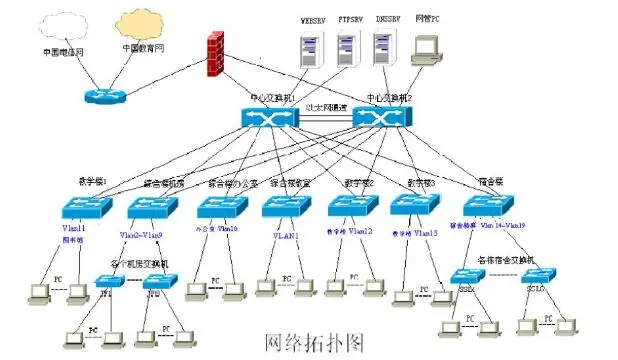

1. 星型拓撲結構：該結構以設備間為中心，各樓層的管理間通過垂直干線電纜與設備間相連，形成星型結構。各宿舍房間的信息插座通過水平電纜與管理間的配線架相連，形成輻射狀結構。這種結構具有管理方便、易于擴展的優點，適用于樓層結構清晰、管理集中的學生宿舍樓。

2. 樹型拓撲結構：該結構以設備間為中心，通過垂直干線電纜將各樓層的管理間連接起來，形成樹狀結構。各樓層的管理間再通過水平電纜將信息插座連接起來。這種結構適用于樓層較多、結構復雜的學生宿舍樓，能夠減少線纜長度和成本。

3. 網狀拓撲結構：該結構在設備間和各樓層管理間之間建立多條連接路徑，形成網狀結構。這種結構具有較高的可靠性和容錯能力，但成本較高，適用于對可靠性要求較高的學生宿舍樓。

在布線過程中，還應注意以下事項：

1. 遵循國家和行業相關標準和規范，確保布線系統的安全性和合規性。

2. 合理規劃線纜路徑，避免交叉干擾和電磁干擾。

3. 選擇合適的線纜彎曲半徑，避免線纜損壞和性能下降。

4. 標記線纜和連接器件，方便后續維護和管理。

八、學校學生宿舍樓綜合布線系統施工與管理

施工是布線系統實現的關鍵環節，施工管理對于保證布線系統的質量和安全具有重要意義。以下是施工與管理方面的建議：

1. 施工前準備：編制詳細的施工方案和安全措施，組織施工隊伍進行技術交底和安全培訓。

2. 施工過程控制：嚴格按照施工圖紙和施工方案進行施工，確保施工質量和安全。對關鍵工序和隱蔽工程進行重點檢查和驗收。

3. 施工完成后驗收：對布線系統進行全面的測試和驗收，包括線纜連通性測試、系統性能測試等。確保系統正常運行并滿足設計要求。

4. 后期維護管理：建立完善的維護管理制度和應急預案，定期對布線系統進行檢查和維護。及時處理故障和隱患，確保系統的穩定性和可靠性。

九、結論與展望

學校學生宿舍樓綜合布線系統的設計與施工是一項復雜而重要的工程。通過合理的子系統劃分、材料選擇、布線方式以及施工與管理等措施的實施，可以構建一個穩定、可靠、高效的綜合布線系統，為學生的學習和生活提供有力的保障。未來，隨著技術的不斷發展和應用需求的不斷增加，綜合布線系統的設計將面臨更多的挑戰和機遇。因此，我們需要不斷地學習和探索新的技術和方法，以更好地滿足用戶的需求和提高系統的性能。同時，我們也應關注新技術的發展和應用，如物聯網、大數據、云計算等，為綜合布線系統的設計和施工提供更多的創新思路和方法。
