做綜合布線時，怎么通過測量回波損耗和插入損耗，判斷六類線的鏈路是否達標？

一、引言：六類線鏈路 —— 高速網絡的 “隱形基石”

在數字化時代，無論是企業辦公、數據中心還是智慧家居場景，高速穩定的網絡傳輸都離不開優質的綜合布線系統。而六類線作為當前綜合布線中的主流選擇，其鏈路性能直接決定了網絡的傳輸速率、穩定性與抗干擾能力。

在六類線鏈路的性能檢測中，回波損耗與插入損耗是兩個核心指標，它們?nèi)缤?/span> “體檢報告” 中的關鍵數據，能精準反映鏈路是否存在阻抗不匹配、信號衰減過大等問題。很多弱電工程師在施工后，常因忽視這兩個指標的規范測量，導致網絡出現卡頓、丟包甚至斷連等隱患。因此，掌握通過回波損耗與插入損耗判斷六類線鏈路達標的方法，是每個弱電從業者必須具備的核心技能。

二、基礎知識鋪墊：讀懂六類線與關鍵指標

（一）六類線的 “性能底線”

根據國際標準（ISO/IEC 11801）和國家標準（GB 50311），六類線屬于超五類線的升級版本，其核心優勢在于更高的傳輸帶寬與更強的抗串?dāng)_能力：

1. 傳輸頻率范圍覆蓋 1MHz-250MHz，支持千兆以太網（1000Base-T）及以上速率，能滿足 4K 視頻傳輸、云計算、物聯網設備的高帶寬需求；

2. 鏈路長度有嚴格限制：永久鏈路（從配線架到信息插座）長度不得超過 90 米，信道（從終端設備到交換機，含跳線）長度不得超過 100 米，超出范圍會直接導致信號衰減超標；

3. 結構上多采用 “十字隔離骨架” 設計，可減少線對間的串?dāng)_，提升信號傳輸?shù)姆€(wěn)定性。

若六類線鏈路未達到上述基礎要求，即使回波損耗與插入損耗測量合格，也無法保障網絡的長期穩定運行。

（二）回波損耗：信號的 “反彈殺手”

回波損耗（Return Loss，簡稱 RL）是指信號在鏈路中傳輸時，因阻抗不匹配導致部分信號反射回發送端，反射波與入射波的功率比值（以分貝 dB 表示）。其計算公式為：RL = 10lg（入射波功率 / 反射波功率）。

1. 物理本質：六類線鏈路的阻抗標準為 100Ω±15%，當鏈路中存在連接器接觸不良、線纜擠壓變形、水晶頭壓接錯誤等問題時，阻抗會出現突變，導致信號無法完全向前傳輸，部分信號 “反彈” 形成干擾；

2. 對網絡的影響：回波損耗過小（數值越接近 0，反射越嚴重），反射信號會與入射信號疊加，導致信號波形失真，引發數據誤碼率升高，尤其在高頻段（如 250MHz），這種干擾會直接影響千兆網絡的傳輸穩定性；

3. 標準要求：根據 GB 50311，六類線永久鏈路在 1MHz-250MHz 頻率范圍內，回波損耗最小值需滿足：1MHz 時≥20dB，100MHz 時≥12dB，250MHz 時≥10dB（不同測試標準略有差異，需以具體規范為準）。

（三）插入損耗：信號的 “能量損耗”

插入損耗（Insertion Loss，簡稱 IL）是指信號從發送端經過鏈路傳輸?shù)浇邮斩撕螅?/span>功率的衰減程度，同樣以分貝 dB 表示，計算公式為：IL = 10lg（發送端功率 / 接收端功率）。

1. 物理本質：信號在六類線中傳輸時，會因?qū)w電阻、絕緣介質損耗、線對間串?dāng)_等因素導致能量流失，損耗值隨傳輸距離增加和頻率升高而增大；

2. 對網絡的影響：插入損耗過大，會導致接收端信號強度不足，無法準確解析數據，表現為網絡速率下降、延遲增加，嚴重時會直接中斷傳輸；

3. 標準要求：GB 50311 規定，六類線永久鏈路在 250MHz 頻率下，插入損耗最大值不得超過 24.0dB（90 米鏈路），信道在 250MHz 下不得超過 25.5dB（100 米鏈路），且需滿足 “損耗 - 頻率曲線” 的平滑性，避免出現突然的損耗峰值。

三、實操指南：測量工具與步驟拆解

（一）選對 “武器”：專業測量工具

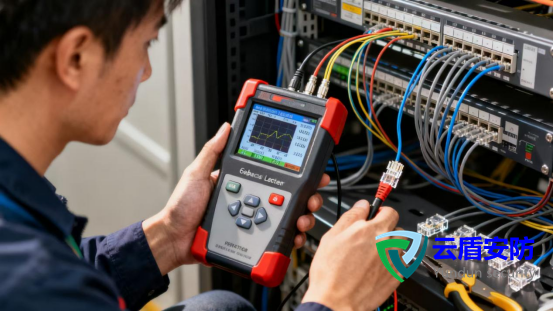

測量回波損耗與插入損耗需使用線纜認證測試儀（而非普通的通斷測試儀），這類設備能模擬不同頻率的信號，精準計算鏈路的性能指標。主流品牌如福祿克（Fluke）DSX-5000、理想（IDEAL）LAN Tek IV 等，選擇時需注意：

(1) 支持六類線及以上標準，測試頻率覆蓋 1MHz-250MHz；

(2) 具備 “永久鏈路測試” 和 “信道測試” 兩種模式，可根據實際場景切換；

(3) 自帶校準功能，每次使用前需用校準跳線校準，避免設備誤差。

（二）回波損耗測量：三步定位阻抗問題

步驟 1：前期準備 —— 排除 “干擾因素”

(1) 斷開鏈路兩端的所有設備（如交換機、電腦），僅保留配線架、水晶頭和線纜；

(2) 用酒精棉清潔連接器（水晶頭、配線架端口），去除灰塵或氧化層，避免接觸不良導致的測量誤差；

(3) 連接測試儀：將主機（Master）通過校準跳線連接到鏈路一端（如配線架），從機（Remote）通過校準跳線連接到鏈路另一端（如信息插座），確保連接牢固，無松動。

步驟 2：參數設置 —— 匹配標準要求

(1) 進入測試儀的 “六類線測試” 模式，選擇 “永久鏈路” 或 “信道” 模式（根據鏈路類型確定）；

(2) 設置測試頻率范圍為 1MHz-250MHz，勾選 “回波損耗” 指標，部分設備支持 “自動生成測試報告”，可提前開啟。

步驟 3：結果分析 —— 判斷是否達標

(1) 啟動測試后，測試儀會生成回波損耗的 “頻率 - 數值” 曲線，若曲線全程高于標準限值（如 250MHz 時≥10dB），且無明顯的 “谷值”（突然下降的點），則說明鏈路阻抗匹配良好；

(2) 若出現某一頻率下回波損耗低于標準值，需定位問題點：先更換兩端的水晶頭重新測試，若數值恢復正常，則為水晶頭壓接不良；若仍不達標，需檢查線纜是否存在擠壓、打結，或配線架端口是否損壞。

（三）插入損耗測量：四步排查信號衰減

步驟 1：參考校準 —— 消除跳線誤差

測量插入損耗前，需先用測試儀自帶的 “參考跳線” 進行校準：將主機和從機通過參考跳線直接連接，測試儀會記錄跳線的損耗值，后續測量時會自動扣除該部分誤差，確保結果僅反映被測鏈路的損耗。

步驟 2：鏈路連接 —— 與回波損耗一致

同回波損耗測量的連接方式，將主機接鏈路一端，從機接另一端，確保鏈路無分支、無額外設備接入（如中途串聯交換機）。

步驟 3：測試與記錄 —— 關注 “峰值與均值”

(1) 啟動測試后，測試儀會顯示不同頻率下的插入損耗值，重點關注 250MHz（六類線的最高頻率）的損耗值：永久鏈路需≤24.0dB，信道需≤25.5dB；

(2) 同時觀察損耗曲線，若曲線呈 “平滑上升” 趨勢（頻率越高，損耗越大，符合物理規律），則為正常；若出現某一頻率下?lián)p耗突然升高（如超過 30dB），需檢查線纜是否被過度拉伸（導致導體變細，電阻增大）或靠近強電線路（如 220V 電源線，產生電磁干擾）。

步驟 4：長度驗證 —— 結合損耗判斷

插入損耗與鏈路長度直接相關，若測量的損耗值接近標準上限，需用測試儀的 “長度測量” 功能核對鏈路實際長度：若超過 90 米（永久鏈路），則需縮短鏈路或增加配線點；若長度合規但損耗超標，需更換線纜（可能為劣質線纜，導體純度不足）。

四、綜合判斷：雙指標 “聯動分析” 與案例實戰

（一）雙指標的 “協同邏輯”

單獨看回波損耗或插入損耗達標，并不代表鏈路整體合格，需結合兩者綜合判斷：

1. 若回波損耗不達標、插入損耗達標：鏈路存在阻抗不匹配問題，短期內可能不影響低速網絡，但在千兆及以上速率下會出現丟包；

2. 若插入損耗不達標、回波損耗達標：鏈路信號衰減過大，即使阻抗匹配，接收端也無法獲取有效信號，直接導致網絡中斷；

3. 只有當兩者均滿足標準要求時，才能判定六類線鏈路達標。

（二）案例 1：達標鏈路的 “典型特征”

某企業辦公區六類線布線項目，永久鏈路長度 85 米（合規），測試數據如下：

1. 回波損耗：1MHz 時 22dB，100MHz 時 14dB，250MHz 時 11dB（均高于標準限值）；

2. 插入損耗：250MHz 時 22.5dB（低于 24.0dB 上限）；

3. 曲線表現：回波損耗曲線平滑無谷值，插入損耗曲線隨頻率均勻上升。

結論：鏈路達標，后續網絡測試中，千兆以太網傳輸速率穩定，誤碼率低于 10??（行業優秀水平）。

（三）案例 2：不達標鏈路的 “問題排查”

某小區監控系統六類線鏈路，出現 “攝像頭畫面卡頓” 問題，測試數據如下：

1. 回波損耗：250MHz 時 8dB（低于 10dB 標準）；

2. 插入損耗：250MHz 時 26.0dB（高于 24.0dB 上限）。

3. 排查過程：

(1) 更換兩端水晶頭后，回波損耗升至 10.5dB（達標），但插入損耗仍為 25.8dB；

(2) 測量鏈路長度為 98 米（超 90 米永久鏈路限值），檢查發現施工時為節省線纜，未按設計預留配線點，導致鏈路過長；

(3) 整改措施：在中間增加配線架，將鏈路拆分為兩段（各 49 米），重新測試后，插入損耗降至 21.2dB（達標），監控畫面恢復穩定。

五、結語：以精準測量守護鏈路 “健康”

六類線鏈路的達標與否，直接關系到網絡系統的 “生命線”。回波損耗與插入損耗的測量，不僅是施工后的 “驗收環節”，更是提前規避網絡隱患的 “預防手段”。

作為弱電工程師，在綜合布線過程中，需牢記 “先懂標準，再做測量”：既要熟悉六類線的性能規范，也要掌握測試儀的正確使用方法，更要學會通過數據曲線定位問題根源。只有將精準測量融入施工的每一個環節，才能打造出 “高速、穩定、抗干擾” 的六類線鏈路，為數字化場景的高效運行奠定堅實基礎。

未來，隨著萬兆以太網、5G + 工業互聯網的普及，六類線的應用場景將更加廣泛，對鏈路性能的要求也將更高。持續深耕回波損耗、插入損耗等核心指標的測量技術，既是提升個人專業能力的關鍵，也是推動弱電行業高質量發展的必經之路。
