弱電系統里經常提到的 “綜合布線”，它主要是為了解決什么問題，通常會用到哪些類型的線纜？
在弱電系統的搭建與運維中，“綜合布線” 是一個高頻出現卻常被普通人忽略的關鍵環節。無論是家庭中的網絡、電視信號傳輸，還是企業里的辦公通信、監控安防，背后都離不開綜合布線的支撐。但很多人對其認知僅停留在 “拉網線、布電線” 的表層，并不清楚它究竟要解決什么問題，也不知道不同場景下該選擇哪種線纜。本文將從綜合布線的核心價值出發，深入剖析它要解決的實際痛點，再系統梳理常見的線纜類型及應用場景，帶大家全面認識這一弱電系統的 “血管網絡”。
一、撥開迷霧：綜合布線要解決的 4 大核心問題
綜合布線并非簡單的 “線纜拼接”，而是一套標準化、系統化的布線方案，其誕生的初衷是為了解決傳統弱電布線中存在的混亂、低效、難維護等問題。具體來看，它主要聚焦于以下 4 大核心痛點：
（一）解決 “多系統布線混亂” 問題，實現 “統一規劃”
在傳統弱電布線中，網絡、電視、電話、監控等不同系統往往獨立布線 —— 網絡系統拉網線，電視系統布同軸電纜，電話系統走電話線，監控系統單獨穿信號線。這種 “各自為政” 的方式會導致嚴重的混亂：一方面，大量線纜在墻面、地面或吊頂內交織纏繞，不僅占用空間，還會增加施工難度；另一方面，不同系統的線纜缺乏統一標識，后期排查故障時，維修人員需要逐一梳理，耗時又費力。
而綜合布線通過 “統一規劃、集中管理” 的思路，將多個弱電系統的布線需求整合起來。它采用標準化的布線架構，將所有系統的線纜納入同一套布線體系，通過統一的配線架、信息插座等設備進行管理。例如，在家庭裝修中，綜合布線會在每個房間預留統一的信息插座，既可以連接網線實現網絡傳輸，也可以通過適配器連接電視信號線或電話線；在企業辦公區，綜合布線會將網絡、電話、監控的線纜集中到機房的配線架上，后期若需調整設備連接，只需在配線架上操作，無需重新穿線。這種方式徹底解決了多系統布線混亂的問題，讓弱電系統從 “雜亂無章” 變得 “井然有序”。
（二）解決 “系統升級難” 問題，具備 “靈活擴展” 能力
隨著技術的發展，弱電系統的升級需求日益頻繁 —— 家庭中可能從百兆網絡升級到千兆網絡，企業里可能新增監控點位或辦公設備，傳統布線方式在面對這些需求時往往 “力不從心”。傳統布線中，線纜的選型和布局通常只滿足當前需求，若要升級系統，往往需要重新鋪設線纜：比如百兆網絡升級到千兆網絡時，原有的 CAT5 類網線無法滿足傳輸需求，只能重新更換為 CAT6 類網線；新增監控點位時，需要重新在墻面或地面開槽穿線，不僅破壞原有裝修，還會產生高額的施工成本。
綜合布線則通過 “前瞻性設計” 解決了這一問題。它在布線時會選擇符合未來幾年技術發展需求的線纜和設備，例如家庭綜合布線會優先選擇 CAT6 類或更高規格的網線，即使當前使用的是百兆網絡，未來升級到千兆甚至萬兆網絡時，也無需更換線纜；企業綜合布線會在吊頂、墻面預留足夠的線纜管道和信息插座，新增設備時只需利用預留的資源，無需重新布線。這種 “一次布線，長期受益” 的靈活擴展能力，大幅降低了系統升級的成本和難度，讓弱電系統能夠跟上技術發展的步伐。
（三）解決 “故障排查低效” 問題，提升 “維護效率”
弱電系統在長期使用中難免出現故障，如網絡卡頓、電視信號中斷、監控畫面模糊等，故障排查的效率直接影響系統的正常運行。傳統布線由于缺乏統一的管理和標識，故障排查往往如同 “大海撈針”—— 維修人員需要逐個檢查線纜的連接點，甚至需要拆開墻面或吊頂尋找故障位置，不僅耗時較長，還可能對原有裝修造成破壞。
綜合布線通過 “標準化標識、集中管理” 的方式，大幅提升了故障排查效率。它會對每一根線纜、每一個信息插座、每一個配線架端口進行統一編號和標識，形成完整的布線文檔；同時，將所有線纜的匯聚點集中到機房或配線間，維修人員只需通過標識和文檔，快速定位故障線纜的兩端，再利用專業工具（如網線測試儀）檢測故障點，無需大面積拆解原有布線。例如，家庭網絡出現故障時，維修人員可以通過信息插座的標識，找到對應的配線架端口，用測試儀檢測線纜是否通暢，快速判斷是線纜問題還是設備問題；企業監控畫面中斷時，維修人員只需在機房查看監控線纜的配線架連接情況，即可初步排查故障原因。這種高效的維護方式，不僅減少了故障停機時間，還降低了維護成本。
（四）解決 “信號干擾嚴重” 問題，保障 “傳輸質量”
弱電系統的核心是信號傳輸，而信號在傳輸過程中容易受到外界干擾，尤其是強電系統產生的電磁干擾，會導致信號衰減、失真，影響系統性能。傳統布線中，弱電線纜與強電線纜往往混合敷設，例如網線和電線穿在同一根線管內，強電產生的電磁會嚴重干擾弱電信號 —— 家庭中可能出現電視畫面雪花、網絡頻繁掉線，企業里可能出現監控畫面卡頓、辦公數據傳輸錯誤等問題。
綜合布線在設計和施工時，會嚴格遵循 “強弱電分離” 的原則，通過合理的布線布局和線纜選型，減少信號干擾。一方面，它會將弱電線纜與強電線纜分開敷設，保持足夠的安全距離（通常要求不小于 30 厘米），若無法避免交叉，會采用屏蔽線纜或穿金屬管敷設，利用金屬的屏蔽作用隔絕電磁干擾；另一方面，綜合布線會選擇具備抗干擾能力的線纜，如屏蔽網線、屏蔽同軸電纜等，進一步提升信號傳輸的穩定性。例如，在醫院的弱電系統中，由于醫療設備對信號干擾極為敏感，綜合布線會采用全屏蔽線纜，并與強電系統保持更大的安全距離，確保醫療設備的正常運行；在企業的服務器機房，綜合布線會將弱電線纜集中在專用的橋架內，與強電橋架分開安裝，避免強電干擾服務器的信號傳輸。這種對信號干擾的有效控制，保障了弱電系統的傳輸質量，讓各類設備能夠穩定運行。

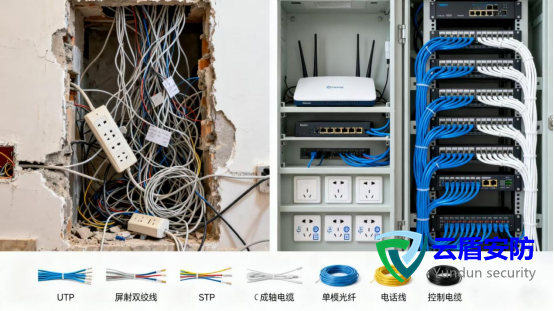

二、分門別類：綜合布線中常用的 6 類線纜及應用場景
綜合布線的核心是 “線纜”，不同的弱電系統、不同的傳輸需求，需要選擇不同類型的線纜。以下是綜合布線中最常用的 6 類線纜，它們各自具備獨特的特性，適用于不同的場景：
（一）非屏蔽雙絞線（UTP）：網絡傳輸的 “主力軍”
非屏蔽雙絞線（UTP）是綜合布線中應用最廣泛的線纜之一，主要用于網絡通信系統，如家庭的 WiFi 網絡、企業的局域網等。它由 4 對相互絞合的銅芯導線組成，外部包裹著 PVC 絕緣層，由于沒有金屬屏蔽層，因此被稱為 “非屏蔽雙絞線”。
根據傳輸性能的不同，非屏蔽雙絞線可分為多個類別，常見的有 CAT5、CAT5e、CAT6、CAT6a 等：
1. CAT5 類：傳輸頻率為 100MHz，最高傳輸速率為 100Mbps，主要用于早期的百兆網絡，目前已逐漸被淘汰；
2. CAT5e 類（超五類）：傳輸頻率仍為 100MHz，但通過優化絞合密度和絕緣材料，減少了信號串擾，最高傳輸速率可達 1000Mbps（千兆），是家庭和小型企業綜合布線的主流選擇，性價比高；
3. CAT6 類（六類）：傳輸頻率提升至 250MHz，最高傳輸速率可達 10Gbps，且具備更好的抗串擾能力，傳輸距離可達 55 米，適用于對網絡速度要求較高的場景，如家庭千兆網絡、企業辦公網絡；
4. CAT6a 類（超六類）：傳輸頻率為 500MHz，最高傳輸速率可達 10Gbps，傳輸距離延長至 100 米，抗干擾能力更強，適用于大型企業、數據中心等對網絡穩定性和傳輸距離要求較高的場景。
非屏蔽雙絞線的優勢在于價格低廉、柔韌性好、易于施工和端接（可制作成網線水晶頭），但由于缺乏屏蔽層，抗干擾能力相對較弱，因此不適用于強電磁干擾的環境（如工廠車間、變電站附近）。
（二）屏蔽雙絞線（STP/FTP）：抗干擾的 “網絡衛士”
屏蔽雙絞線（STP/FTP）是在非屏蔽雙絞線的基礎上增加了金屬屏蔽層，主要用于強電磁干擾環境下的網絡傳輸，如工廠、醫院、變電站等場所。根據屏蔽層的結構不同，可分為 STP（屏蔽雙絞線）和 FTP（金屬箔屏蔽雙絞線）：
1. STP：在每對導線外包裹金屬屏蔽層，外部再包裹一層金屬編織網，抗干擾能力極強，但價格較高、柔韌性差，施工難度大；
2. FTP：僅在 4 對導線外部包裹一層金屬箔，抗干擾能力略弱于 STP，但價格相對較低、柔韌性較好，是強干擾環境下的常用選擇。
屏蔽雙絞線的傳輸性能與對應的非屏蔽雙絞線一致，如 CAT6 類屏蔽雙絞線的最高傳輸速率也為 10Gbps，但其屏蔽層能有效隔絕外界電磁干擾，確保信號穩定傳輸。需要注意的是，屏蔽雙絞線的屏蔽層必須正確接地，否則不僅無法起到抗干擾作用，還可能引入新的干擾信號。
（三）同軸電纜：電視信號的 “專屬通道”
同軸電纜是有線電視系統和部分監控系統的常用線纜，主要用于傳輸視頻信號和射頻信號。它的結構由內到外依次為：銅芯導線（傳輸信號）、絕緣層、金屬屏蔽層（屏蔽干擾）、外護套，由于內芯和屏蔽層同軸，因此被稱為 “同軸電纜”。
根據用途和特性的不同，同軸電纜可分為以下幾類：
1. SYV 型：實心聚乙烯絕緣，聚氯乙烯護套，主要用于傳輸模擬視頻信號，如傳統的有線電視信號、模擬監控攝像頭的視頻信號，傳輸距離較短（通常不超過 200 米）；
2. RG 型：多為發泡聚乙烯絕緣，適用于傳輸射頻信號，如衛星電視的信號傳輸、部分通信系統的信號傳輸，不同型號的 RG 電纜（如 RG6、RG59）傳輸性能不同，RG6 的傳輸距離和抗干擾能力優于 RG59；
3. SYWV 型：物理發泡聚乙烯絕緣，聚氯乙烯護套，抗干擾能力更強，傳輸損耗更小，主要用于數字有線電視信號傳輸，是現代有線電視綜合布線的主流選擇。
同軸電纜的優勢在于抗干擾能力強、信號傳輸穩定，尤其適合視頻信號的長距離傳輸（部分型號可傳輸千米以上），但它的柔韌性較差、施工難度較大，且傳輸速率較低，不適用于高速網絡傳輸。
（四）光纖：高速長距傳輸的 “王者”
光纖是綜合布線中用于高速、長距離信號傳輸的線纜，主要用于運營商的光纖寬帶、企業的主干網絡、數據中心的設備互聯等場景。它由纖芯（傳輸光信號）、包層（反射光信號，確保光信號在纖芯內傳輸）、涂覆層（保護光纖）、外護套組成，通過光信號的折射和反射實現數據傳輸，與傳統的銅纜（雙絞線、同軸電纜）有本質區別。
根據傳輸模式的不同，光纖可分為單模光纖（SMF）和多模光纖（MMF）：
1. 單模光纖：纖芯直徑極細（約 9 微米），僅允許一種光信號模式傳輸，傳輸損耗小、傳輸距離長（可達數十公里甚至上百公里），傳輸速率高（可達 100Gbps 以上），適用于長距離、高速率的信號傳輸，如運營商的長途通信干線、企業的跨校區網絡互聯；
2. 多模光纖：纖芯直徑較粗（約 50 微米或 62.5 微米），允許多種光信號模式傳輸，傳輸損耗較大、傳輸距離較短（通常不超過 2 公里），傳輸速率相對較低（可達 10Gbps），價格低于單模光纖，適用于短距離、高速率的信號傳輸，如企業機房內的設備互聯、數據中心的服務器連接。
光纖的優勢在于傳輸速率高、傳輸距離長、抗干擾能力極強（不受電磁干擾影響）、保密性好（光信號不易被竊取），但它的價格較高、施工難度大（需要專業的熔接設備和技術），且不能直接傳輸電信號，需要通過光貓、光纖收發器等設備進行光電轉換。
（五）電話線：傳統通信的 “基石”
電話線是綜合布線中用于電話通信系統的線纜，主要用于傳輸語音信號，分為模擬電話線和數字電話線兩類：
1. 模擬電話線：多為兩芯或四芯的銅芯線纜，外部包裹 PVC 絕緣層，傳輸模擬語音信號，適用于家庭固定電話、企業普通辦公電話，常見的型號有 RVV2×0.5（兩芯，每芯導體截面積 0.5 平方毫米）、RVV4×0.5（四芯）等；
2. 數字電話線：部分企業的 IP 電話系統會使用 CAT5e 或 CAT6 類非屏蔽雙絞線作為電話線，利用其中的兩對導線傳輸數字語音信號，實現語音與數據的統一傳輸，這種方式也被稱為 “綜合布線一體化”，減少了線纜的種類和數量。
電話線的優勢在于價格低廉、施工簡單、傳輸穩定，雖然隨著智能手機的普及，固定電話的使用頻率有所下降，但在企業辦公、緊急通信（如火災報警電話）等場景中，電話線仍發揮著重要作用。
（六）控制電纜：設備聯動的 “指揮線”
控制電纜是綜合布線中用于弱電系統設備控制的線纜，主要用于智能家居控制系統、安防監控系統、工業自動化控制系統等場景，傳輸控制信號（如開關指令、調節指令）。它通常由多芯銅芯導線組成（芯數從 2 芯到數十芯不等），外部包裹 PVC 或阻燃護套，部分型號還會增加屏蔽層，減少信號干擾。
控制電纜的應用場景十分廣泛：在智能家居中，控制電纜連接智能網關和燈光控制器、窗簾電機，傳輸開關和調節指令；在安防監控中，控制電纜連接硬盤錄像機和攝像頭，傳輸云臺控制指令（如攝像頭的旋轉、變焦）；在工業自動化中，控制電纜連接 PLC（可編程邏輯控制器）和傳感器、執行器，傳輸控制信號和反饋信號。
控制電纜的選型需根據控制信號的類型、傳輸距離和環境要求確定，例如強干擾環境下需選擇屏蔽控制電纜，潮濕環境下需選擇防水控制電纜，確保控制信號的穩定傳輸。
三、結語
綜合布線作為弱電系統的 “血管網絡”，通過統一規劃、靈活擴展、高效維護、抗干擾設計，解決了傳統布線的諸多痛點，為各類弱電系統的穩定運行提供了堅實基礎；而不同類型的線纜 —— 從網絡傳輸的雙絞線，到電視信號的同軸電纜，再到高速長距的光纖 —— 則如同 “血管” 中的 “血液”，根據不同的傳輸需求，承擔著信號傳遞的重要任務。
對于普通人而言，了解綜合布線的核心價值和常用線纜，不僅能在家庭裝修或企業布線時做出更合理的選擇（如家庭選擇 CAT5e 或 CAT6 類網線，強干擾環境選擇屏蔽線纜），還能在系統出現故障時更好地配合維修人員排查問題。隨著數字化、智能化的不斷發展，弱電系統的復雜度和傳輸需求會不斷提升，綜合布線的重要性也將愈發凸顯 —— 它不再是簡單的 “線纜鋪設”，而是成為影響弱電系統性能、成本和運維效率的關鍵因素。未來，綜合布線還將朝著更智能、更綠色、更集成的方向發展，為我們的生活和工作提供更高效、更穩定的弱電支撐。
