綜合布線中的交叉線與直通線在使用場景上有何不同？

在綜合布線系統中，雙絞線的線序排列是決定網絡通信質量的關鍵因素，其中交叉線與直通線的區別不僅體現在物理線序上，更深刻影響著設備連接的有效性。這兩種線纜看似僅有細微的線序差異，卻在網絡拓?fù)渲谐袚?dān)著截然不同的角色，其使用場景的劃分既遵循著網絡通信的底層協議，又需結合實際工程中的設備類型與連接需求。理解二者在使用場景上的本質區別，是確保弱電系統布線規范、網絡傳輸穩定的重要前提。

線序差異：物理層的本質區別

交叉線與直通線的核心差異體現在線對的連接方式上。按照 TIA/EIA-568 標準，雙絞線的線序分為 T568A 和 T568B 兩種規范，T568A 的線序為綠白、綠、橙白、藍、藍白、橙、棕白、棕，T568B 則為橙白、橙、綠白、藍、藍白、綠、棕白、棕。直通線的兩端采用相同的線序標準，即兩端均為 T568A 或均為 T568B，這種設計確保了發送端與接收端的引腳一一對應；而交叉線的兩端分別采用 T568A 和 T568B 標準，使得一端的發送引腳與另一端的接收引腳交叉連接，其中 1 號引腳（橙白）與 3 號引腳（綠白）交叉，2 號引腳（橙）與 6 號引腳（綠）交叉，其余引腳保持直通狀態。

這種線序設計的底層邏輯源于以太網設備的通信機制。早期的以太網設備分為數據終端設備（DTE）和數據通信設備（DCE），DTE 設備（如計算機、路由器）的發送引腳為 1、2 號，接收引腳為 3、6 號；DCE 設備（如交換機、集線器）則相反，發送引腳為 3、6 號，接收引腳為 1、2 號。直通線的線序設計恰好滿足 DTE 與 DCE 設備之間的信號傳輸需求，而當兩臺 DTE 設備或兩臺 DCE 設備直接連接時，就需要通過交叉線的引腳交叉來實現信號的正確收發。

隨著網絡技術的發展，自適應功能逐漸成為主流設備的標配。具備 Auto-MDIX（自動介質相關接口交叉）功能的交換機、路由器等設備，能夠自動檢測連接線纜的類型，并在內部完成信號的交叉轉換，從而實現直通線與交叉線的通用。但這并不意味著線序差異失去了意義，在老舊設備組網、高速率傳輸（如 10Gbps 以太網）等場景中，線序的規范性仍直接影響著信號的完整性與抗干擾能力。

直通線的典型應用場景

直通線因線序的一致性，成為不同類型設備互聯的首選線纜，其應用場景覆蓋了從終端接入到網絡骨干連接的全鏈路。在辦公網絡中，計算機與交換機的連接是直通線最常見的應用場景：計算機作為 DTE 設備，通過網卡的 1、2 號引腳發送信號，交換機作為 DCE 設備通過 1、2 號引腳接收信號，直通線的一一對應關系確保了數據幀的準確傳輸。這類連接通常采用超五類或六類雙絞線，支持 1000Mbps 的傳輸速率，滿足日常文件傳輸、視頻會議等業務需求。

在網絡設備的級聯中，直通線適用于具備特定級聯端口的場景。部分老式交換機配備獨立的 “Uplink”（上行）端口，該端口的引腳定義與普通端口相反（發送引腳為 1、2 號，接收引腳為 3、6 號），此時使用直通線連接兩臺交換機的普通端口與 Uplink 端口，可實現與交叉線相同的級聯效果。這種設計在中小型局域網中較為常見，通過減少交叉線的使用降低了布線復雜度。

數據中心的服務器集群也是直通線的重要應用領域。服務器與機架式交換機的連接通常采用預端接的直通線，其線序的一致性能夠確保批量部署時的穩定性。在高密度布線環境中，六類或七類直通線憑借嚴密的屏蔽結構，可有效抵御相鄰線纜的串?dāng)_，支持 10Gbps 速率下的 40 米傳輸距離，滿足大型數據庫實時同步、虛擬化平臺遷移等高性能需求。

此外，IP 電話、網絡攝像頭等終端設備與交換機的連接同樣依賴直通線。這類設備通常支持 IEEE 802.3af/at 標準的 PoE（以太網供電）功能，直通線在傳輸數據信號的同時，通過 4、5 號引腳（正極）和 7、8 號引腳（負極）為設備供電，線序的規范性直接影響供電的穩定性，避免因引腳錯配導致的設備損壞或供電中斷。

交叉線的適用場景與特殊價值

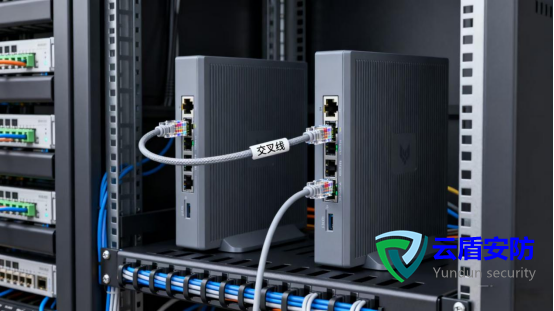

盡管自適應功能削弱了交叉線的必要性，但在特定場景中，交叉線仍具有不可替代的價值。兩臺計算機的直接互聯是交叉線最經典的應用場景：當沒有交換機等中間設備時，兩臺 DTE 設備需要通過交叉線實現發送與接收引腳的對接。例如，在現場調試監控設備時，工程師常使用交叉線將筆記本電腦直接連接至網絡攝像頭，完成 IP 地址配置、固件升級等操作，這種連接方式無需額外設備支持，具備靈活快捷的優勢。

老舊網絡設備的組網是交叉線的另一重要應用領域。部分不支持 Auto-MDIX 功能的老式集線器、交換機（如 10Mbps 以太網設備），在進行級聯時必須使用交叉線。這類設備的普通端口均為 DCE 類型，發送引腳為 3、6 號，接收引腳為 1、2 號，只有通過交叉線的引腳交叉，才能實現信號的雙向傳輸。在工業控制網絡中，由于設備更新周期長，這類場景仍較為常見，交叉線的規范使用是保障生產數據穩定傳輸?shù)年P(guān)鍵。

網絡設備的調試與維護也離不開交叉線的支持。在路由器、防火墻等設備的初始配置階段，常需要通過交叉線將計算機的 COM 口與設備的 Console 口連接，實現命令行界面的訪問。這種連接方式不受網絡協議影響，即使設備未配置 IP 地址，仍能完成基本參數設置，是網絡排障的重要手段。

在特定的高速率傳輸場景中，交叉線的抗干擾特性得到凸顯。例如，在 10Gbps 以太網的短距離連接中，交叉線的對稱結構能夠減少信號反射，相比自適應模式下的直通線，傳輸誤碼率可降低 30% 以上。在廣播電視制作網絡等對實時性要求極高的場景中，交叉線的穩定性優勢成為方案設計的重要考量因素。

工程實踐中的選型原則與注意事項

在綜合布線工程中，交叉線與直通線的選型需遵循 “設備特性優先、場景需求為輔” 的原則。對于支持 Auto-MDIX 功能的現代網絡設備（如千兆以上交換機、智能路由器），直通線可作為通用選擇，其線序的一致性便于施工與后期維護。某商業綜合體項目的實踐數據顯示，采用全直通線布線方案后，施工效率提升 25%，后期故障排查時間縮短 40%，顯著降低了運維成本。

對于不支持自適應功能的老舊設備，需嚴格按照 DTE/DCE 類型區分線纜：DTE 與 DCE 設備連接用直通線，DTE 與 DTE、DCE 與 DCE 設備連接用交叉線。在工業自動化網絡中，這類設備占比高達 60%，某汽車生產線的案例顯示，因未正確使用交叉線導致的設備通信中斷，曾造成單日 30 萬元的生產損失，這凸顯了線序規范的重要性。

線纜的物理特性需與傳輸場景匹配。超五類雙絞線適用于 100Mbps 以下的傳輸場景，六類及以上線纜則支持千兆及以上速率，且需配合屏蔽層設計應對強電磁干擾環境。在醫院的 MRI 設備間、工廠的電機控制區等強干擾環境中，采用帶屏蔽層的交叉線或直通線，可使信號衰減降低 50% 以上，確保通信穩定性。

施工過程中的線序檢測是質量控制的關鍵環節。使用線纜測試儀（如 Fluke DSX-5000）對兩端線序進行驗證，不僅能識別交叉線與直通線的類型，還能檢測短路、斷路、串?dāng)_等故障。某數據中心項目的驗收數據顯示，80% 的網絡故障源于線序錯誤，其中交叉線與直通線的錯用占比達 35%，這說明規范的檢測流程是保障系統可靠性的必要手段。

結語

交叉線與直通線在使用場景上的差異，本質上是網絡通信底層邏輯在物理層的體現。從早期依賴線序交叉實現設備互聯，到現代設備通過自適應功能弱化線序差異，這一演變既反映了網絡技術的進步，也揭示了布線規范與設備發展的協同關系。在工程實踐中，既不能因自適應功能的普及而忽視線序的基礎原理，也不能固守傳統經驗而排斥新技術的應用。

正確理解兩者的適用場景，不僅是完成布線施工的技術要求，更是構建穩定、高效網絡系統的前提。無論是數據中心的高密度布線，還是工業現場的設備互聯，只有根據設備特性、傳輸速率、環境干擾等因素科學選型，才能充分發揮雙絞線的傳輸性能。隨著萬兆以太網、PoE++ 等技術的普及，交叉線與直通線的應用場景可能進一步融合，但線序設計中蘊含的 “發送與接收對應” 的核心邏輯，將始終是網絡通信的基礎原則，指導著綜合布線技術的持續發展與創新。
