綜合布線系統在施工階段時怎樣控制質量

在信息化時代，綜合布線系統如同建筑的 “神經脈絡”，承載著語音、數據、圖像等各類信息的傳輸，廣泛應用于商業樓宇、住宅小區、校園、企業園區等場所。其施工質量的優劣，不僅決定了系統能否穩定、高效運行，還關乎日后的維護成本與升級拓展。在施工階段，從前期準備到過程實施，再到最后的檢測驗收，每個環節都對質量控制起著關鍵作用。

施工前的精心規劃與準備

深入了解需求與設計方案

施工團隊在承接項目后，首要任務是與業主、設計單位充分溝通，深入了解綜合布線系統的應用需求。不同場所對布線系統的要求差異顯著，如商業寫字樓可能側重于高速數據傳輸以滿足企業辦公與網絡通信需求；校園則需兼顧教學區、辦公區、宿舍區等不同區域多樣化的網絡接入，涵蓋多媒體教學、行政辦公、學生上網等功能。只有精準把握需求，才能透徹理解設計方案的意圖，包括線纜選型、拓撲結構規劃、信息點分布等關鍵內容。例如，在數據中心布線中，為滿足大量服務器高速、穩定的數據傳輸，需選用高規格的光纖與網線，且在布線設計上采用冗余鏈路以保障網絡可靠性。

嚴格審查施工圖紙

施工圖紙是施工的重要依據，對其進行嚴格審查必不可少。檢查圖紙的完整性，確保涵蓋了線槽線管布局、線纜走向、設備安裝位置等詳細信息，無遺漏或模糊之處。核對圖紙中各部分尺寸標注是否準確，不同專業圖紙間是否存在沖突，如與建筑結構、電氣、暖通等專業圖紙的協調。比如，線槽線管的安裝位置應避免與建筑梁、柱以及其他管線發生碰撞，確保施工可行性與安全性。若發現圖紙問題，及時與設計單位溝通，協商修改完善，避免施工過程中因圖紙錯誤導致返工，延誤工期與增加成本。

精選優質材料與設備

綜合布線系統的材料與設備質量直接影響系統性能。線纜方面，選擇符合國家標準、質量可靠的產品，確保其電氣性能、機械性能達標。例如，超五類、六類網線應具備良好的抗干擾能力、低衰減與串擾特性；光纖則要關注其芯數、傳輸距離、帶寬等參數，滿足不同場景的傳輸需求。對于線槽、線管，采用優質金屬或阻燃塑料材質，具備足夠的強度與防火性能。在設備選型上，選用知名品牌的交換機、路由器、配線架等，這些設備在穩定性、兼容性與技術支持方面更具優勢。同時，對進場的每一批材料與設備進行嚴格檢驗，檢查產品外觀有無破損、變形，標識是否清晰完整，附帶的質量證明文件是否齊全，杜絕不合格產品進入施工現場。

專業施工人員培訓

施工人員的技術水平與質量意識是施工質量的關鍵因素。在施工前，組織全面的培訓，涵蓋綜合布線系統的基礎知識、施工工藝規范、質量標準等內容。針對不同施工環節，如線纜敷設、設備安裝、端接等，進行詳細的技術交底，讓施工人員熟悉每一步操作流程與要點。例如，在網線端接時，嚴格按照 T568A 或 T568B 標準進行線序排列，確保連接可靠，避免出現接觸不良導致網絡故障。通過培訓，提高施工人員的專業技能，增強其質量意識，使其在施工過程中自覺遵循規范，保障施工質量。

施工過程中的質量把控

線槽線管敷設規范操作

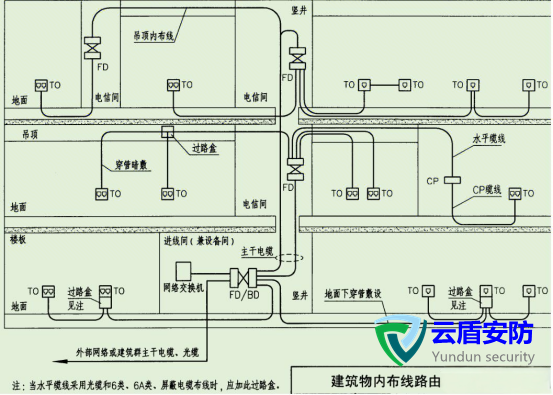

線槽線管作為線纜的保護通道，其敷設質量至關重要。在安裝過程中，線槽線管應橫平豎直，固定牢固，間距均勻。采用專用的安裝配件，如吊桿、支架、管卡等，確保線槽線管在墻面、天花板或地面上安裝穩定，避免晃動或脫落。線槽線管的轉彎處應使用配套的彎頭，確保線纜敷設時彎曲半徑符合要求，防止線纜過度彎曲損傷。線槽線管穿越樓板、墻壁等防火分區時，要做好防火封堵，采用防火泥、防火板等材料，確保防火性能符合相關標準，防止火災蔓延。在不同區域的線槽線管連接時，注意做好接地處理，保證整個布線系統的電氣連續性與安全性。

線纜敷設嚴格要求

線纜敷設是綜合布線施工的核心環節。在敷設前，對線纜進行全面檢查，確保線纜無破損、短路、斷路等問題。按照設計要求的線纜路徑進行敷設，避免線纜交叉、纏繞。在垂直橋架內敷設線纜時，每隔一定距離進行綁扎固定，防止線纜自重下垂影響傳輸性能。在水平布線中，線纜要整齊有序地鋪設在線槽線管內，不得有外露或懸空現象。對于光纖敷設，由于其質地脆弱，操作時需格外小心，采用專業的光纖敷設工具，確保光纖的彎曲半徑不小于規定值，避免光纖受到外力擠壓或拉伸。同時，在敷設過程中，對每根線纜做好標識，注明線纜起點、終點、用途等信息，方便后續的維護與管理。

線纜端接與連接質量保障

線纜端接的質量直接影響信號傳輸的穩定性。網線端接時，使用專用的壓線工具，確保水晶頭與網線連接緊密，線序正確。在光纖熔接環節，由專業技術人員操作高精度熔接機，按照規范流程進行熔接。熔接前，對光纖端面進行清潔處理，去除灰塵、油污等雜質，保證熔接質量。熔接過程中，精確控制熔接參數，如放電時間、電流強度等，降低熔接損耗。熔接完成后，使用光時域反射儀（OTDR）對光纖連接進行測試，檢測熔接損耗是否在允許范圍內，確保光纖傳輸性能達標。對于線纜與設備的連接，如網線與交換機端口、光纖與光模塊的連接，要確保連接牢固，接口清潔，避免因接觸不良導致信號衰減或中斷。

設備安裝與調試規范執行

綜合布線系統中的交換機、路由器、配線架等設備安裝要符合規范要求。設備安裝在專用機柜內，合理規劃機柜空間，確保設備通風散熱良好。設備安裝牢固，不得有晃動或松動現象。在設備接線時，線纜連接整齊有序，標識清晰，便于后期維護與故障排查。設備安裝完成后，進行通電調試。按照設備的技術手冊與配置要求，對交換機、路由器等進行初始化配置，設置 IP 地址、VLAN 劃分、端口參數等。通過專業的網絡測試工具，對設備的連通性、性能進行測試，檢查網絡延遲、丟包率、帶寬等指標是否滿足設計要求。在調試過程中，及時發現并解決設備運行中出現的問題，確保設備正常穩定運行。

施工后的質量檢測與驗收

線纜性能測試

施工完成后，對線纜進行全面性能測試。對于網線，使用網線測試儀檢測其連通性、線序、衰減、串擾等參數。連通性測試確保網線各芯線連接正常，無斷路、短路情況；線序測試驗證線序是否符合標準；衰減測試測量信號在線纜傳輸過程中的衰減程度，確保在規定距離內衰減值不超過允許范圍；串擾測試檢測線纜之間的干擾情況，保證信號傳輸的準確性。對于光纖，采用 OTDR 進行測試，測量光纖的長度、損耗、接頭損耗等參數，評估光纖的傳輸性能。通過嚴格的線纜性能測試，確保線纜質量與敷設施工符合要求，為系統穩定運行奠定基礎。

系統整體性能測試

在完成線纜性能測試后，對綜合布線系統的整體性能進行測試。模擬實際應用場景，對網絡的連通性、帶寬、延遲、丟包率等進行全面檢測。使用專業的網絡測試軟件，在不同節點之間進行數據傳輸測試，檢查網絡是否暢通，數據傳輸是否穩定。在多用戶并發訪問情況下，測試網絡的承載能力，確保系統在高負載下仍能正常運行。例如，在企業園區網絡中，模擬大量員工同時訪問辦公系統、數據服務器等情況，檢測網絡性能是否滿足業務需求。通過系統整體性能測試，全面評估綜合布線系統是否達到設計目標，能否滿足用戶的實際使用要求。

驗收與問題整改

依據相關標準與合同要求，組織綜合布線系統的驗收工作。驗收小組由業主、設計單位、施工單位、監理單位等各方代表組成，對施工過程中的文檔資料、材料設備質量、施工工藝、測試報告等進行全面審查與現場檢查。對于驗收過程中發現的問題，如線纜標識不清晰、線槽線管固定不牢固、網絡性能不達標等，施工單位要制定詳細的整改方案，明確整改責任人與時間節點，及時進行整改。整改完成后，再次進行驗收，直至系統完全符合質量要求。通過嚴格的驗收與問題整改機制，保障綜合布線系統的施工質量，為用戶交付一個可靠、高效的布線系統。

綜合布線系統在施工階段的質量控制是一個系統工程，涵蓋從施工前準備到施工過程把控，再到施工后檢測驗收的各個環節。只有在每個環節都嚴格遵循規范要求，精心組織施工，加強質量監督管理，才能打造出高質量的綜合布線系統，滿足日益增長的信息化建設需求，為各類場所的智能化發展提供堅實的基礎支撐。
