弱電工程中常用的 “水晶頭” 該怎么正確接線？T568A 和 T568B 兩種接線標準有什么不同用途？

在弱電工程領域，水晶頭是實現網絡信號傳輸?shù)年P(guān)鍵連接件，無論是局域網搭建、監控系統布線還是智能家居組網，都離不開它的身影。看似小巧的水晶頭，若接線操作不當，不僅會導致網絡卡頓、信號中斷，還可能引發設備故障，增加后期維護成本。本文將從水晶頭的基礎認知入手，詳細拆解正確接線流程，深入剖析 T568A 與 T568B 兩種接線標準的差異及適用場景，為弱電工程從業者和網絡布線愛好者提供專業、實用的操作指南。

一、水晶頭的基礎認知：看似簡單，實則關鍵

水晶頭，學名 “RJ45 連接器”，因外殼透明、形似水晶而得名，主要用于連接雙絞線（網線）與網絡設備（如路由器、交換機、網卡等），是實現物理層信號傳輸?shù)暮诵牟考Ｔ谌蹼姽こ讨校Ｓ玫乃ь^為 8P8C（8 針 8 槽）規格，適配超五類、六類、超六類等主流雙絞線，不同類別的水晶頭在結構設計、傳輸性能上存在差異，需根據布線需求合理選擇 —— 例如六類水晶頭內置十字骨架，能減少線對間的串?dāng)_，更適合千兆及以上網絡環境。

從結構來看，水晶頭由外殼、彈片、接觸銅片三部分組成：外殼起到保護內部結構和固定線纜的作用，優質外殼采用阻燃 PC 材質，耐高溫、抗老化；彈片具有彈性，插入設備接口后能牢牢卡住，防止松動脫落；接觸銅片則是信號傳輸?shù)?“橋梁”，通常采用鍍金工藝，可降低接觸電阻、提升抗氧化能力，保證信號穩定傳輸。需要注意的是，水晶頭屬于一次性耗材，一旦壓接錯誤或彈片損壞，無法修復，只能更換新的重新操作。

二、水晶頭正確接線流程：步步精準，缺一不可

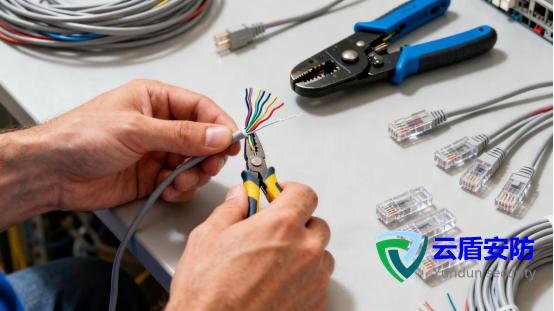

水晶頭接線看似簡單，但每一個步驟都有嚴格要求，任何疏忽都可能導致接線失敗。在開始接線前，需準備好必備工具和材料：超五類或六類雙絞線、對應的水晶頭、網線鉗（具備剝線、剪線、壓接功能）、網線測試儀（用于檢測接線是否通斷、有無串?dāng)_）。下面以最常用的超五類雙絞線為例，詳細介紹接線的完整流程。

（一）剝線：適度用力，避免損傷線芯

首先，取出一段雙絞線，確定需要?jiǎng)兙€的長度（通常為 1.5-2cm，過長易導致水晶頭內線纜松散，過短則無法充分接觸銅片）。將網線鉗的 “剝線口” 對準雙絞線外皮，輕輕卡住，雙手握住網線鉗和線纜，緩慢旋轉一周，使外皮出現一道環形切口。此時需注意力度，既要切斷外皮，又不能損傷內部的線芯 —— 雙絞線內部的線芯為銅質，外層包裹著絕緣皮，若絕緣皮被破壞，會導致線芯之間短路，影響信號傳輸。剝線完成后，輕輕拉動外皮，將其從線纜一端剝離，露出內部的 4 對雙絞線（每對由兩根顏色不同的線芯絞合而成，分別為橙白 / 橙、綠白 / 綠、藍白 / 藍、棕白 / 棕）。

（二）理線：按標準排序，消除絞合

剝線后，需將 4 對雙絞線逐一拆開，并按照選定的接線標準（T568A 或 T568B）進行排序。在理線過程中，要注意兩個關鍵點：一是嚴格遵循排序規則，不能隨意調換線序，否則會導致信號傳輸錯誤；二是盡量減少線芯的絞合距離—— 雙絞線的絞合結構是為了減少電磁干擾，理線時只需將線芯末端（約 1cm 范圍內）拆開排序即可，剩余部分保持絞合狀態，避免因過度拆絞影響抗干擾能力。

以 T568B 標準為例，正確的線序從左到右（以水晶頭彈片朝下、接口朝向自己為準）依次為：橙白、橙、綠白、藍、藍白、綠、棕白、棕；若采用 T568A 標準，則線序?yàn)椋壕G白、綠、橙白、藍、藍白、橙、棕白、棕。理線時，可借助網線鉗的 “剪線口” 將線芯末端剪齊，確保 8 根線芯長度一致（約 1cm），且切面平整，這樣才能保證插入水晶頭后，每根線芯都能精準對準對應的接觸銅片。

（三）插線：完全插入，確保到位

將理好序的 8 根線芯并攏，雙手握住線纜，用力將其插入水晶頭內部。插入過程中需注意：線芯要沿著水晶頭內部的線槽依次推進，直到線纜外皮完全進入水晶頭的 “定位槽”（即外皮邊緣與水晶頭前端平齊），此時從水晶頭正面觀察，能清晰看到每根線芯都頂?shù)搅怂ь^的頂端，且線序與水晶頭內部的接觸銅片位置一一對應。若發現線芯未完全插入，需拔出重新調整，避免因接觸不充分導致信號中斷。

（四）壓接：用力均勻，一次成型

插線完成后，將水晶頭放入網線鉗的 “壓接口”（不同規格的水晶頭對應不同的壓接口，需確認無誤后再放入），雙手握住網線鉗手柄，用力按壓到底，保持 2-3 秒后松開。壓接時力度要均勻，確保水晶頭內部的 8 個接觸銅片完全壓入線芯的絕緣皮，與銅質線芯緊密接觸；同時，水晶頭外殼的固定爪會嵌入線纜外皮，將線纜牢牢固定，防止拉扯時脫落。壓接完成后，可輕輕拉動線纜，檢查水晶頭是否牢固，若出現松動，說明壓接不達標，需更換新水晶頭重新操作。

（五）檢測：借助儀器，驗證通斷

壓接完成后，不能直接投入使用，需用網線測試儀進行檢測，確保接線無誤。將做好的網線一端插入測試儀的 “主端” 接口，另一端插入 “遠端” 接口，打開測試儀電源。若測試儀上的 8 個指示燈依次亮起（對應 8 根線芯的順序），且主端與遠端的指示燈亮燈順序一致，說明接線通斷正常，無串?dāng)_、短路問題；若某一指示燈不亮或亮燈順序錯亂，則表明對應線芯接觸不良或線序錯誤，需重新拆解水晶頭，檢查線序和壓接情況，直至檢測合格。

三、T568A 與 T568B：兩種接線標準的差異與用途

在水晶頭接線中，T568A 和 T568B 是國際通用的兩種接線標準，均由美國電子工業協會（EIA）和電信工業協會（TIA）制定，兩者的核心區別在于線序排列不同，而這種差異直接決定了它們的適用場景。很多人在接線時會疑惑：兩種標準究竟該如何選擇？是否可以混用？下面從線序?qū)Ρ取⑿阅懿町悺⑦m用場景三個方面進行詳細解析。

（一）線序?qū)Ρ龋汉诵牟町愒谟诔染G線對的位置

如前文所述，T568A 和 T568B 的線序排列（以水晶頭彈片朝下、接口朝向自己為準）存在明顯區別，具體對比如下：

1. T568A 標準線序（從左到右）：綠白、綠、橙白、藍、藍白、橙、棕白、棕；

2. T568B 標準線序（從左到右）：橙白、橙、綠白、藍、藍白、綠、棕白、棕。

通過對比不難發現，兩種標準的差異主要集中在第 1、2、3、6 根線芯上 ——T568A 的第 1、2 根為綠白、綠，第 3、6 根為橙白、橙；而 T568B 的第 1、2 根為橙白、橙，第 3、6 根為綠白、綠。為何偏偏是這四根線芯的位置不同？這是因?yàn)樵诰W(wǎng)絡信號傳輸中，第 1、2 根線芯為 “發送端”，負責傳輸數據；第 3、6 根線芯為 “接收端”，負責接收數據；第 4、5 根（藍白、藍）和第 7、8 根（棕白、棕）為備用線芯，在百兆網絡中通常不啟用，僅在千兆網絡或 POE 供電場景下才會發揮作用。兩種標準的線序調整，本質上是對發送端和接收端線對的位置互換，以適應不同的布線需求。

（二）性能差異：無本質區別，關鍵在于 “一致性”

很多人認為 T568B 標準的傳輸性能優于 T568A，其實這種說法是錯誤的。從技術角度來看，兩種標準的傳輸原理、抗干擾能力、傳輸速率完全相同 —— 無論是 T568A 還是 T568B，只要接線正確，都能支持百兆、千兆甚至萬兆網絡傳輸，不存在 “誰更優” 的問題。兩者的性能差異，更多體現在 “接線一致性” 上：若同一網絡環境中，部分水晶頭采用 T568A 標準，部分采用 T568B 標準，且未采用交叉線（一端 T568A、一端 T568B）的連接方式，會導致發送端與接收端無法匹配，出現信號中斷、網絡不通的問題。

需要注意的是，交叉線的應用場景已逐漸減少。早期的網絡設備（如電腦與電腦直連、路由器與交換機直連）需要通過交叉線實現信號互通，但隨著網絡技術的發展，現代設備（如千兆網卡、智能交換機）普遍支持 “自動線序校正” 功能，無論使用直通線（兩端均為 T568A 或均為 T568B）還是交叉線，都能自動識別并調整信號傳輸方向，因此交叉線已不再是必需選擇。

（三）適用場景：根據行業規范與布線需求選擇

雖然 T568A 和 T568B 的性能無本質差異，但在實際應用中，需根據行業規范、布線場景和設備要求進行選擇，具體適用場景如下：

1. T568B 標準：主流選擇，適用于大多數民用與商用場景

T568B 是目前國內最常用的接線標準，廣泛應用于家庭網絡、企業局域網、寫字樓布線等場景。選擇 T568B 的主要原因有兩點：一是兼容性強，市面上絕大多數網絡設備（如路由器、交換機、網卡）的默認接線標準為 T568B，采用該標準可減少設備間的兼容性問題；二是行業習慣，國內弱電工程行業長期以來以 T568B 為主要接線標準，施工人員對該標準的線序更熟悉，能提高施工效率、降低錯誤率。

例如，在家庭網絡布線中，從光貓到路由器、路由器到電腦的網線，均建議采用 T568B 標準接線；在企業局域網中，交換機與工作站、攝像頭與 NVR（網絡硬盤錄像機）的連接，也優先選擇 T568B 標準。

2. T568A 標準：特定場景適用，注重規范與兼容性

T568A 標準在國內的應用范圍相對較窄，但在部分特定場景中仍需使用：

政府與軍工項目：部分政府機關、軍工單位的弱電工程，會嚴格遵循國際綜合布線標準（如 ISO/IEC 11801），而該標準推薦優先使用 T568A，因此這類項目通常要求采用 T568A 接線；

跨區域布線：若網絡布線涉及跨國企業或國際合作項目，由于部分國家（如歐洲部分國家）習慣使用 T568A 標準，為保證不同區域網絡的兼容性，需統一采用 T568A 標準；

舊設備兼容：早期的一些網絡設備（如老式打印機、工業控制設備）可能僅支持 T568A 標準，若需連接這類設備，需采用 T568A 接線，否則會出現無法通信的問題。

此外，在部分綜合布線項目中，若需要區分不同功能的線纜（如數據傳輸線、語音傳輸線），也可采用 T568A 和 T568B 標準進行區分，便于后期維護和管理。

四、接線常見誤區與注意事項：規避風險，提升穩定性

在水晶頭接線過程中，即使掌握了正確流程和標準，也容易因細節疏忽導致接線失敗或網絡不穩定。下面總結幾個常見誤區，并給出相應的注意事項，幫助大家規避風險。

（一）誤區一：線序隨意排列，認為 “通了就行”

部分施工人員為圖方便，不按標準線序接線，只要網線測試儀顯示 “通斷正常” 就認為合格。殊不知，這種做法會導致線對間的串?dāng)_增大 —— 雙絞線的絞合結構是按照特定規律設計的，隨意調換線序會破壞絞合平衡，使相鄰線芯之間的電磁干擾增強，尤其是在千兆網絡中，會出現信號衰減、丟包等問題，影響網絡傳輸速率和穩定性。

注意事項：無論采用 T568A 還是 T568B 標準，都必須嚴格按照線序排列，不能有任何偏差。接線前可將線序?qū)懺诩埳希瑢?duì)照排序，確保無誤后再插入水晶頭。

（二）誤區二：剝線過長或過短，影響接觸與固定

剝線長度不當是新手常見的錯誤：剝線過長，會導致線纜外皮無法進入水晶頭的定位槽，線芯在水晶頭內松散，容易出現接觸不良；剝線過短，則線芯長度不足，無法頂?shù)剿ь^頂端，與接觸銅片無法充分接觸，導致信號傳輸中斷。

注意事項：剝線長度控制在 1.5-2cm，插入水晶頭后，需確認線纜外皮邊緣與水晶頭前端平齊，若不齊，需重新剝線調整。

（三）誤區三：壓接力度不足或重復壓接

壓接時力度不足，會導致接觸銅片與線芯接觸不緊密，出現接觸電阻過大的問題，表現為網絡時斷時續；而重復壓接則會損壞水晶頭的接觸銅片和彈片，導致水晶頭報廢。

注意事項：壓接時需一次性用力按壓到底，保持 2-3 秒，確保接觸銅片完全壓入線芯；若壓接后發現松動，不要重復壓接，應直接更換新的水晶頭重新操作。

（四）誤區四：混用不同類別的水晶頭與雙絞線

超五類水晶頭、六類水晶頭、超六類水晶頭的結構尺寸存在差異，若將六類雙絞線與超五類水晶頭搭配使用，會導致線芯無法與接觸銅片精準對接，影響傳輸性能；反之，超五類雙絞線與六類水晶頭搭配，也無法發揮六類水晶頭的優勢，造成資源浪費。

注意事項：水晶頭與雙絞線的類別必須一致，即超五類雙絞線配超五類水晶頭，六類雙絞線配六類水晶頭，確保兩者匹配，充分發揮傳輸性能。

五、結語

水晶頭接線是弱電工程中的基礎操作，也是決定網絡傳輸質量的關鍵環節。從剝線、理線、插線到壓接、檢測，每一個步驟都需要嚴謹細致，任何微小的失誤都可能導致網絡故障；而 T568A 與 T568B 兩種接線標準，并無性能優劣之分，核心在于根據實際場景選擇合適的標準，并保持接線一致性，避免因線序混亂引發兼容性問題。

對于弱電工程從業者而言，掌握水晶頭正確接線方法和標準差異，不僅能提高施工效率、降低維護成本，更能保障網絡系統的長期穩定運行；對于網絡布線愛好者來說，了解這些知識，也能在家庭網絡升級、設備連接時避免走彎路。未來，隨著網絡技術向萬兆、25Gbps 甚至更高速率發展，水晶頭的規格和接線要求可能會進一步升級，但 “規范操作、注重細節” 的核心原則始終不變。希望本文能為大家提供實用的參考，助力每一次接線都精準無誤，每一個網絡都穩定暢通。
