光纜熔接的步驟是什么？如何避免熔接損耗過大？

一、光纜熔接的標準步驟

光纜熔接是光纖鏈路接續的核心環節，需遵循 “準備 — 處理 — 熔接 — 保護” 的流程，確保光纖對準精度與機械強度：

1. 前期準備

先檢查熔接機狀態，校準電極棒（使用超過 1000 次需更換），測試熔接程序（單模 / 多模模式需匹配光纖類型）；準備工具耗材：剝線鉗（區分涂覆層與緩沖層剝口）、切割刀（刀片平整度需≤0.5μm）、酒精棉（99% 無水乙醇）、熱縮管（長度≥60mm）。

2. 光纜開剝與固定

按光纜結構開剝外護套，露出松套管（層絞式光纜需切除加強芯），用固定夾具將兩端光纜固定在熔接機操作臺，確保光纖無扭轉應力。松套管切割長度以 30-50mm 為宜，避免過短導致光纖松弛。

3. 光纖預處理

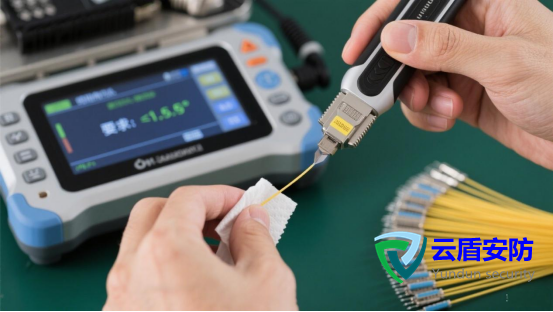

(1) 剝除涂覆層：用專用剝線鉗剝除 20-30mm 長的涂覆層，動作輕柔避免損傷裸纖（直徑僅 125μm），剝后用酒精棉擦拭 3 次以上，確保無殘留膠質。

(2) 光纖切割：將裸纖放在切割刀導軌，預留 16-18mm 長度，勻速下壓切割刀，確保斷面垂直（角度偏差≤0.5°），切割后勿觸碰斷面。

4. 熔接操作

將兩端光纖放入熔接機 V 型槽，關閉防風蓋，設備自動完成對準（芯軸對準精度≤0.1μm）、放電預熱（1500-2000℃去除雜質）、熔接（放電時間單模約 8-10 秒，多模約 5-7 秒）。熔接完成后，設備顯示損耗值（合格標準：單?！?.05dB，多?！?.1dB）。

5. 接頭保護

取出熔接好的光纖，套入熱縮管（將熔接點置于中央），放入加熱爐加熱（溫度 120-140℃，時間 40-60 秒），冷卻后檢查熱縮管是否無氣泡、貼合緊密。最后將接頭放入光纜接頭盒，固定加強芯與光纜護套，做好密封防水（填充密封膠或安裝密封圈）。

二、避免熔接損耗過大的關鍵措施

熔接損耗主要源于對準偏差、端面質量與環境干擾，需從操作細節與設備控制兩方面防控：

1. 提升端面加工精度

切割刀刀片需定期更換（每切割 500 次檢查刃口），切割時確保光纖無彎曲、無側壓；剝線后若發現裸纖有劃痕，需重新剝切。端面不平整會導致損耗增加 3-5 倍，嚴重時超過 0.5dB。

2. 嚴格控制對準誤差

熔接機需定期校準（每月至少 1 次），針對色散位移光纖等特殊類型，需啟用 “高級對準” 模式；操作時避免觸碰操作臺，減少振動導致的對準偏移（軸向偏差 0.5μm 可使損耗增加 0.1dB）。

3. 優化環境與材料管理

熔接需在防塵、恒溫（10-30℃）環境進行，濕度＞85% 時需開啟除濕設備；光纖與熔接機 V 型槽若有灰塵，用專用清潔棒擦拭；熱縮管過期或尺寸不匹配會導致應力損耗，需確保與光纖直徑適配（如 250μm 裸纖用 Φ3.0mm 熱縮管）。

4. 加強接頭復測與防護

熔接后用 OTDR（光時域反射儀）復測損耗，重點關注熔接處是否有反射峰異常；接頭盒內光纖余長需盤繞整齊（曲率半徑≥30mm），避免擠壓導致的微彎損耗（長期受力可使損耗增加 0.2-0.3dB）。

結語

光纜熔接是 “微米級” 的精密操作，既需要標準化流程保障穩定性，也依賴操作經驗把控細節。從切割斷面的平整度到熔接機的對準精度，每一個環節的誤差都可能被放大為鏈路性能的短板。通過規范步驟減少人為失誤，借助設備校準控制技術偏差，才能實現 “低損耗、高可靠” 的光纖接續，為弱電系統的高速數據傳輸奠定堅實基礎。
