地感線圈車輛檢測器中線圈要求及注意事項有哪些

摘要：
地感線圈車輛檢測器是現代交通管理和智能停車系統中廣泛使用的設備之一，其作用是通過感應地面上的金屬物體來監測車輛的存在與通行。線圈的安裝質量直接影響車輛檢測的準確性和系統的穩定性。本文將深入分析地感線圈車輛檢測器中線圈的設計要求、安裝規范及注意事項，幫助讀者更好地理解如何提高車輛檢測系統的效率和可靠性。

一、地感線圈車輛檢測器的基本原理

地感線圈車輛檢測器是一種利用電磁感應原理工作的傳感器，主要用于檢測道路上是否有車輛經過。其工作原理是通過在地下埋設一圈或多圈線圈，形成電磁場，當有金屬物體（如車輛）經過時，金屬物體會改變電磁場的狀態，進而通過傳感器感應到該變化并產生輸出信號，從而觸發交通控制設備，如信號燈、閘機等。地感線圈在交通信號控制、停車場管理、車輛計數等領域具有廣泛應用。

二、地感線圈的設計與安裝要求

地感線圈的設計與安裝是確保車輛檢測器高效、準確工作的關鍵。以下是對地感線圈設計和安裝的基本要求及注意事項。

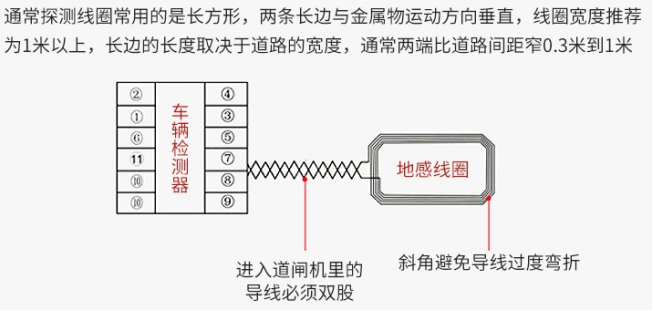

1. 線圈的形狀與尺寸要求

線圈形狀：
地感線圈的形狀通常為矩形、圓形或方形，選擇哪種形狀主要取決于實際的道路布局和車輛檢測需求。矩形線圈適用于車道寬度較大的場合，圓形或方形線圈適用于較窄的車道。線圈的形狀應與道路和車道的寬度相適應，以確保檢測到所有通過車輛。

線圈尺寸：
地感線圈的尺寸通常與車道寬度和預期車輛的類型（例如大型貨車、小型轎車）相關。一般來說，線圈的寬度應該略大于車道寬度，以確保能夠檢測到整個車道的車輛。常見的地感線圈尺寸有3米×3米、4米×4米，或者根據需要進行定制。線圈的深度通常為2至3厘米，避免過深或過淺影響感應效果。

2. 線圈的匝數和線徑要求

匝數：
線圈的匝數決定了其感應靈敏度和電磁場的覆蓋范圍。一般情況下，匝數越多，感應范圍越廣，靈敏度越高。常見的地感線圈匝數為5至10匝，具體匝數需根據檢測的環境、車道寬度和車輛類型進行調節。過多的匝數可能導致過高的電阻，影響信號穩定性，因此需要綜合考慮。

線徑：
線圈的線徑通常采用2.5mm2至4mm2的電線，電線的材質一般選擇銅線或鍍銅線。較粗的線徑能夠減少電流損耗，增強信號的穩定性和傳輸效果。但線徑過粗會使線圈難以埋設，因此應選用合適的線徑，以平衡安裝便利性和信號效果。

3. 電纜的布線要求

電纜布線是地感線圈安裝中的關鍵步驟，正確的布線不僅能保證線圈的檢測性能，還能提高系統的可靠性。以下是一些布線要求：

電纜埋設深度：
電纜埋設深度通常為2至3厘米。如果埋設過淺，可能導致外部干擾，影響信號穩定性；如果埋設過深，則可能影響車輛通過時對信號的響應速度。

電纜走向：
電纜走向應避免與高電壓電源線路平行鋪設，防止電磁干擾。最好采取與道路縱向或橫向成直角鋪設電纜，以減少干擾源。

電纜保護：
由于線圈安裝在地下，電纜容易受到外部物理損傷，因此電纜應配有適當的保護措施，例如使用耐壓管或防水涂層等，確保長期穩定工作。

4. 線圈的接地與屏蔽要求

接地：
地感線圈需要良好的接地系統。接地能夠減少由外部電磁干擾帶來的誤差，確保信號的純凈。接地電阻應符合標準要求，通常不超過4Ω。接地電纜應連接到專用接地點，并確保其與系統的接地共同工作，避免接地不良帶來的電氣故障。

屏蔽：
為了減少電磁干擾的影響，部分地感線圈設計上配有屏蔽層。屏蔽層可以有效隔離外部電磁干擾，增強線圈的穩定性，尤其是在電磁環境較復雜的城市道路或工業區內。

三、地感線圈安裝過程中的注意事項

地感線圈的安裝是一個技術性較強的過程，涉及到設計、施工、調試等多個環節。以下是安裝過程中需要特別注意的幾個要點：

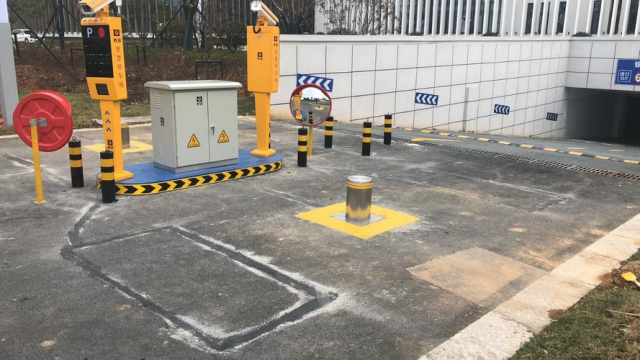

1. 準確標定安裝位置

在安裝地感線圈之前，首先需要根據交通流量和車輛種類等因素，合理規劃線圈的安裝位置。線圈應布置在交通流量較大或需要精確監測的車道或路段。

安裝位置應避開大型障礙物（如交通標志、燈柱等）以及頻繁的機械干擾源，確保線圈能夠穩定檢測到車輛信號。

2. 確保線圈的緊固與平整

在埋設地感線圈時，線圈應緊固并確保其平整性。線圈不應有過多的松弛，避免因受外力影響而產生位移。

線圈安裝后，必須確保其位置不受外界因素干擾，比如施工時不要踩踏線圈區域，避免變形。

3. 避免交叉干擾

安裝多個地感線圈時，必須避免線圈之間的電磁干擾。特別是當相鄰車道或檢測區域有多個線圈時，必須注意它們之間的距離和布線方式。避免線圈相互交叉干擾，以免影響信號檢測的準確性。

4. 檢查系統靈敏度與誤報率

在安裝完成后，必須進行詳細的調試，檢查地感線圈的靈敏度和誤報率。靈敏度設置過低會導致漏報，而過高會產生誤報。調試時，可以模擬車輛的通過，觀察系統反應是否及時、準確。

四、總結

地感線圈車輛檢測器是交通管理系統中的重要組成部分，其性能直接影響交通流量監測、停車管理和信號控制等功能的穩定性。線圈的設計、安裝和調試要求嚴格，必須根據車道寬度、交通流量以及車輛種類等因素合理選擇線圈的規格和安裝位置。通過對線圈的匝數、線徑、電纜布線、接地和屏蔽等要求的精準把控，能夠有效提高車輛檢測系統的精度和穩定性。在實際安裝過程中，注意細節問題、避免干擾源并確保線圈的平整、牢固安裝，是確保地感線圈正常工作的關鍵。
