停車場管理系統的道閘，在車過一半時突然下落，排除傳感器故障后，該檢查控制器的哪個保護功能是否失效？

一、故障場景：道閘 “誤落” 背后的安全隱患

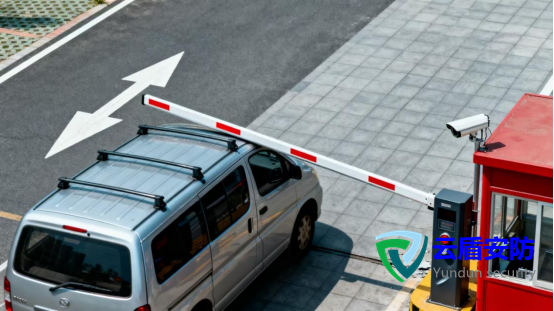

在城市停車場運營中，道閘系統作為車輛進出的核心管控設備，其穩定性直接關系到車輛安全與通行效率。然而，部分停車場曾出現過這樣的危險場景：車輛尚未完全通過道閘區域，閘桿卻突然下落，輕則刮擦車身，重則導致車輛損壞甚至人員受傷。這類故障若排除了傳感器（如地感線圈、紅外對射傳感器）故障后，問題往往指向道閘控制器的核心保護功能 ——“防砸保護邏輯與延時觸發功能” 的失效。

道閘控制器作為整個系統的 “大腦”，承擔著接收傳感器信號、控制閘桿升降、觸發安全保護的關鍵作用。當車輛過一半時道閘突然下落，本質是控制器未能根據車輛通行狀態持續維持閘桿抬起狀態，或提前觸發了閘桿下落指令。在排除傳感器故障（如傳感器未損壞、信號傳輸正常）的前提下，需重點檢查控制器的 “延時保護功能”“車輛檢測信號保持功能” 及 “緊急復位保護機制”，其中 **“延時保護功能失效” 是最常見且核心的原因 **。

二、核心排查方向一：控制器 “延時保護功能”—— 閘桿下落的 “時間安全閥”

1. 延時保護功能的原理：為車輛通行留足 “緩沖時間”

道閘控制器的 “延時保護功能”，本質是通過預設時間參數，確保閘桿在接收到 “允許下落” 信號后，不會立即執行動作，而是等待一段時間（通常為 3-10 秒，可根據停車場車道長度調整），避免車輛尚未完全通過時閘桿突然下落。其工作邏輯分為兩步：

第一步，當車輛通過前端傳感器（如地感線圈）時，傳感器向控制器發送 “車輛存在” 信號，控制器觸發閘桿抬起，并同時啟動 “延時計時器”；

第二步，當車輛尾部離開前端傳感器后，傳感器向控制器發送 “車輛離開” 信號，但控制器不會立即讓閘桿下落，而是等待 “延時計時器” 走完預設時間，確認車輛已完全通過道閘區域（包括車身尾部脫離閘桿下方）后，才執行閘桿下落指令。

例如，對于軸距較長的 SUV 或貨車，若延時時間僅設置為 3 秒，車輛尾部可能仍在閘桿下方時，延時時間已到，控制器便會錯誤觸發閘桿下落，導致 “車過一半時閘桿下落” 的故障。

2. 延時保護功能失效的 3 類常見原因

在排除傳感器故障后，延時保護功能失效主要源于控制器本身的參數設置、硬件損壞或程序漏洞，具體可分為以下三類：

(1) 參數設置錯誤：延時時間過短或未啟用延時功能

部分停車場在調試控制器時，可能因工作人員操作失誤，將延時時間設置過短（如 1 秒），或誤關閉了 “延時保護功能”（部分控制器支持手動關閉該功能以應對緊急情況）。例如，某小區停車場在更換道閘后，調試人員未重新設置延時參數，默認延時時間為 2 秒，導致軸距較長的車輛通行時，尾部尚未離開閘桿區域，閘桿已開始下落。

(2) 硬件故障：延時計時器模塊損壞或電容老化

控制器內部的 “延時計時器” 依賴電容、電阻等電子元件實現時間計數功能。若長期使用后電容老化（尤其是在高溫、潮濕環境下），或因電壓波動導致計時器模塊燒毀，會導致延時功能失效 —— 控制器接收 “車輛離開” 信號后，無法維持閘桿抬起狀態，直接觸發下落指令。

(3) 程序漏洞：控制器固件未兼容車輛通行邏輯

部分低端控制器的固件程序存在設計缺陷，無法正確識別 “車輛離開” 信號與 “延時計時” 的聯動關系。例如，當車輛通過兩個連續的地感線圈（入口地感與道閘地感）時，若控制器固件未設置 “兩個地感信號重疊時延長延時” 的邏輯，可能在車輛剛離開入口地感、尚未通過道閘地感時，就誤判車輛已完全通行，提前觸發閘桿下落。

3. 延時保護功能的檢測與修復方法

針對延時保護功能的排查，需遵循 “先軟件設置、后硬件檢測” 的原則，具體步驟如下：

(1) 第一步：檢查控制器參數設置，確認延時功能狀態

通過控制器的操作面板或配套軟件（部分智能控制器支持手機 APP 或電腦端調試），進入 “安全保護設置” 界面，查看 “閘桿下落延時時間” 參數是否合理（建議根據車道長度設置為 5-8 秒，貨車專用車道可延長至 10 秒），同時確認 “延時保護功能” 處于 “啟用” 狀態。若參數錯誤，直接調整后重啟控制器，測試車輛通行是否正常。

(2) 第二步：模擬車輛通行，檢測延時邏輯是否生效

使用金屬板（模擬車輛觸發地感）觸發前端傳感器，觀察控制器是否在傳感器信號消失后，等待預設延時時間再讓閘桿下落。例如，將延時時間設置為 5 秒，觸發傳感器后移開金屬板，若閘桿在 5 秒后才下落，說明延時功能正常；若立即下落或無規律下落，則需進一步檢查硬件。

(3) 第三步：硬件檢測，排查計時器模塊與電容狀態

若參數設置無誤但延時功能仍失效，需斷電后打開控制器外殼，檢查延時計時器模塊（通常標注 “Delay Module”）是否有燒毀痕跡（如元件發黑、引腳脫落），同時使用萬用表測量電容容量（對比電容標注的額定容量，若偏差超過 20% 則需更換）。更換損壞元件后，重新調試延時參數，故障即可解決。

三、核心排查方向二：控制器 “車輛檢測信號保持功能”—— 避免信號 “中斷” 導致誤動作

1. 信號保持功能的作用：持續識別車輛通行狀態

除了延時保護功能，控制器的 “車輛檢測信號保持功能” 同樣關鍵。該功能的核心是：當車輛通過多個傳感器（如入口地感、道閘地感、出口地感）時，控制器會持續接收并 “保持” 至少一個傳感器的 “車輛存在” 信號，直至車輛完全通過所有傳感器區域。若該功能失效，控制器可能在車輛尚未完全通過時，因某一個傳感器信號中斷而誤判 “車輛已離開”，進而觸發閘桿下落。

例如，某商場停車場的道閘系統設置了 “入口地感 + 道閘地感” 雙重檢測：當車輛前輪壓過入口地感時，控制器抬起閘桿；當車輛前輪壓過道閘地感、后輪仍在入口地感上時，控制器會保持 “入口地感” 的信號；直至車輛后輪壓過道閘地感、完全離開兩個地感區域后，控制器才觸發閘桿下落。若信號保持功能失效，當車輛前輪壓過道閘地感、后輪離開入口地感時，控制器可能因 “入口地感信號消失” 而誤判車輛已通過，導致閘桿在車輛尾部尚未離開時下落。

2. 信號保持功能失效的典型原因

信號保持功能失效多與控制器的 “信號邏輯判斷模塊” 或 “接線方式” 相關，具體包括：

(1) 邏輯判斷模塊故障：無法識別多傳感器信號聯動

控制器內部的 “信號邏輯判斷模塊”（通常由單片機或 PLC 芯片組成）負責分析多個傳感器的信號關聯性。若芯片因長期高溫、電壓沖擊損壞，會導致控制器無法判斷 “車輛仍在某一傳感器區域”，例如，當車輛同時覆蓋道閘地感與入口地感時，模塊無法保持任一傳感器的信號，反而將 “入口地感信號消失” 判定為 “車輛離開”。

(2) 接線錯誤：傳感器信號線接反或接觸不良

部分停車場在安裝或維修傳感器時，可能將傳感器的 “信號輸出線” 與 “地線” 接反，或因接線端子松動導致信號傳輸中斷。例如，道閘地感的信號線接反后，當車輛壓過時，傳感器發送的 “車輛存在” 信號被控制器識別為 “車輛離開”，導致控制器在車輛剛進入道閘區域時就觸發下落指令；若接線端子松動，傳感器信號會間歇性中斷，控制器可能在信號中斷的瞬間誤判車輛已離開。

3. 信號保持功能的檢測與修復步驟

排查信號保持功能時，需結合傳感器接線與控制器邏輯模塊，步驟如下：

(1) 第一步：檢查傳感器接線，確認信號傳輸正常

斷開控制器電源，打開控制器外殼，查看傳感器信號線（通常為 RVV2×0.75mm2 線纜）的接線端子是否牢固，同時對比控制器說明書的 “接線圖”，確認 “信號輸出線”“電源線”“地線” 未接反。例如，地感線圈的信號線應接控制器的 “DI1”“DI2” 端子（數字輸入端子），若誤接至 “DO1”“DO2” 端子（數字輸出端子），會導致信號無法被控制器識別。接反或松動的接線重新連接后，需通電測試傳感器信號是否正常（控制器面板的 “傳感器指示燈” 應在車輛觸發時亮起，離開時熄滅）。

(2) 第二步：模擬多傳感器觸發，檢測信號保持邏輯

使用金屬板同時覆蓋兩個傳感器（如入口地感與道閘地感），觀察控制器面板的 “傳感器指示燈” 是否至少有一個保持亮起；隨后緩慢移開金屬板（模擬車輛逐步通過），直至完全離開兩個傳感器區域，觀察指示燈是否全部熄滅。若在移開過程中，指示燈提前全部熄滅，說明信號保持功能失效，需進一步檢查邏輯判斷模塊。

(3) 第三步：修復邏輯判斷模塊，更換核心芯片

若接線無誤但信號保持功能仍失效，需更換控制器的邏輯判斷模塊（或核心芯片）。例如，對于采用 PLC 控制器的道閘系統，可通過編程軟件重新寫入 “信號保持邏輯程序”（如設置 “只要任一傳感器有信號，閘桿保持抬起”）；對于單片機控制器，需更換損壞的單片機芯片（如 STC89C52RC 芯片），并重新燒錄固件程序。更換后，再次模擬多傳感器觸發，確認信號保持功能正常，故障即可排除。

四、核心排查方向三：控制器 “緊急復位保護機制”—— 避免 “誤觸發” 緊急下落指令

1. 緊急復位機制的設計初衷：應對突發故障的安全冗余

道閘控制器的 “緊急復位保護機制” 是一種安全冗余功能，其作用是：當系統出現突發故障（如傳感器短路、閘桿卡滯）時，控制器可通過 “緊急復位按鈕” 或 “遠程指令” 強制讓閘桿下落，避免設備損壞。但該機制有嚴格的觸發條件 —— 僅在接收到 “緊急復位信號”（如按鈕按下、遠程指令輸入）時才會啟動，正常通行狀態下不會觸發。若該機制失效，控制器可能在無緊急情況時 “誤觸發” 復位指令，導致閘桿突然下落。

例如，某停車場的道閘控制器因 “緊急復位按鈕” 內部觸點粘連（長期按壓導致彈簧失效），導致控制器持續接收到 “緊急復位信號”。在車輛通行過程中，即使傳感器發送 “車輛存在” 信號，控制器仍會優先執行 “緊急復位” 指令，讓閘桿突然下落 —— 這類故障在排除傳感器故障后，易被忽視，但本質是緊急復位保護機制的 “誤觸發”。

2. 緊急復位機制失效的排查重點

緊急復位機制失效的排查相對簡單，核心是確認 “緊急復位信號” 是否被誤觸發，具體步驟如下：

(1) 第一步：檢查緊急復位按鈕，排除觸點粘連

查看道閘控制器外殼或道閘機身上的 “緊急復位按鈕”（通常為紅色，標注 “Emergency Reset”）是否處于按下狀態，或按鈕內部觸點是否粘連。可通過反復按壓按鈕，感受是否有 “回彈感”—— 若按鈕按下后無法回彈，或回彈后控制器仍顯示 “緊急復位狀態”（面板指示燈常亮紅色），則需拆卸按鈕，清理觸點（用酒精擦拭）或更換按鈕總成。

(2) 第二步：檢查遠程控制指令，排除誤操作

部分智能道閘控制器支持遠程控制（如手機 APP、電腦端），若工作人員誤發送 “緊急復位” 指令，或遠程控制模塊故障導致指令持續發送，也會導致閘桿突然下落。需登錄遠程控制平臺，查看 “操作日志”，確認是否有異常的 “緊急復位” 指令記錄；若有，需撤銷指令并檢查遠程模塊是否存在程序漏洞（如重啟模塊或升級固件）。

(3) 第三步：測試復位機制觸發條件，確認功能正常

在排除誤觸發因素后，需測試緊急復位機制的正常觸發邏輯：按下緊急復位按鈕，觀察閘桿是否立即下落（正常情況）；松開按鈕后，重新觸發傳感器，觀察閘桿是否能正常抬起。若按鈕松開后，控制器仍無法正常響應傳感器信號，需檢查復位機制與傳感器信號的 “優先級邏輯”—— 正常情況下，“傳感器信號” 優先級高于 “緊急復位信號”，即復位按鈕松開后，傳感器信號應能重新控制閘桿抬起；若優先級顛倒，需通過控制器軟件調整邏輯參數。

五、結語：從 “故障排查” 到 “預防性維護”，筑牢道閘安全防線

停車場道閘 “車過一半突然下落” 的故障，在排除傳感器問題后，核心是控制器的 “延時保護功能”“車輛檢測信號保持功能” 及 “緊急復位保護機制” 失效，其中 “延時保護功能失效” 是最主要的原因。通過 “參數調試→硬件檢測→邏輯修復” 的排查流程，可高效解決故障，避免車輛損壞與安全事故。

但更重要的是，停車場運營方應建立道閘控制器的 “預防性維護機制”：每季度檢查控制器的延時參數與信號保持邏輯，避免參數因設備重啟而丟失；每半年打開控制器外殼，清理灰塵、檢查電容與芯片狀態，避免元件老化導致功能失效；同時，定期對工作人員進行培訓，確保調試時不誤關閉安全保護功能。

道閘系統的安全運行，不僅依賴設備的技術性能，更離不開規范的維護與管理。只有將 “故障排查” 轉化為 “提前預防”，才能讓道閘真正成為停車場的 “安全守護者”，而非 “安全隱患點”。
