工程實戰案例：如何在停車場系統中埋設地感線圈？

在智能停車場系統中，地感線圈作為車輛檢測的核心部件，如同系統的 “神經末梢”，能精準感知車輛的進出與停放狀態。然而，地感線圈的埋設并非簡單的線圈鋪設，其施工工藝、材料選擇及細節處理，都對停車場系統的穩定性和準確性有著決定性影響。本文將結合實際工程案例，從前期準備、施工流程、常見問題處理等方面，為您詳細解析停車場系統中地感線圈的埋設要點。

一、工程前期準備：奠定施工基礎

（一）場地勘察與規劃

在施工前，需對停車場場地進行全面勘察。測量出入口的寬度、長度，明確車輛行駛路線和停車區域布局。例如，某商業綜合體停車場，出入口寬度為 5 米，雙向通行，需在每個車道中間合理規劃地感線圈的埋設位置，確保車輛無論從哪個方向駛?cè)耄寄軠?zhǔn)確觸發感應。同時，要查看場地的地質情況，若地面為水泥硬化路面，施工相對方便；若是瀝青路面或松軟地面，則需采取額外的加固措施。此外，還需了解周邊是否存在強電磁干擾源，如大型變壓器、電機等，避免干擾地感線圈的正常工作。

（二）材料與工具準備

地感線圈的主要材料為耐高溫、耐腐蝕的多股銅質絕緣導線，線徑一般不小于 0.75mm2，且應具備良好的柔韌性，便于在地面開槽中鋪設。以一個標準的停車場出入口為例，每個地感線圈通常需要 5 - 8 米的導線。除了導線，還需準備環氧樹脂或?yàn)r青等填充材料，用于密封線圈槽，防止雨水、泥沙等進入影響線圈性能。

施工工具方面，需要準備路面切割機、電鉆、卷尺、毛刷、螺絲刀等。路面切割機用于在地面切割出合適深度和寬度的線圈槽，電鉆用于固定線圈的固定件，卷尺用于精確測量線圈尺寸，毛刷用于清理線圈槽內的灰塵和雜物。

（三）設備選型與系統調試

根據停車場的規模和需求，選擇合適的地感線圈控制器。對于車流量較大的停車場，應選用靈敏度可調、抗干擾能力強的控制器，確保車輛快速通過時也能準確感應。在施工前，需對控制器進行初步調試，設置好感應靈敏度、延時時間等參數，并連接好測試用的地感線圈，模擬車輛通過，檢查控制器是否能正常工作，避免施工完成后出現設備不兼容或參數設置不當?shù)膯栴}。

二、地感線圈埋設施工流程：步步為營保質量

（一）切割線圈槽

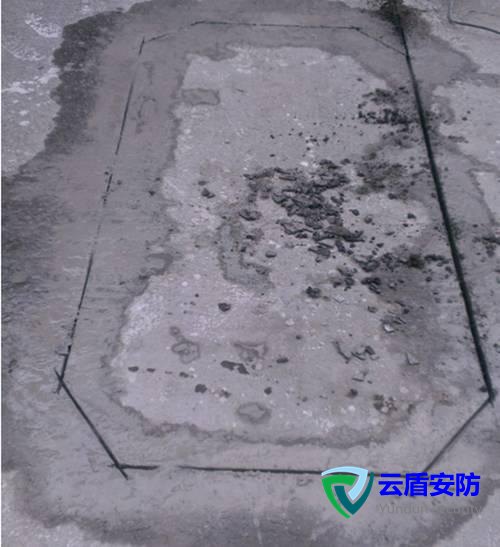

使用路面切割機在規劃好的位置切割線圈槽。線圈槽的寬度一般為 5 - 8mm，深度為 30 - 50mm，具體尺寸需根據地面材質和地感線圈的規格進行調整。例如，在水泥地面上，槽深可選擇 30mm；在瀝青地面上，為了保證線圈的穩定性，槽深可適當增加至 50mm。切割時要確保線槽的邊緣整齊，轉角處盡量采用 45 度斜角過渡，避免直角轉彎導致導線在彎曲處折斷。同時，線槽的長度和形狀要根據實際需求確定，常見的形狀有矩形、八角形等，一般矩形線圈的尺寸為 2m×1m，可根據車輛大小和通行方式進行調整。

（二）鋪設地感線圈

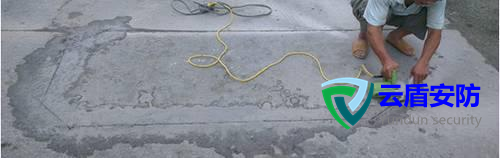

將準備好的地感線圈導線沿線圈槽鋪設，一般鋪設 4 - 6 匝，匝數越多，感應靈敏度越高，但也會增加線圈的電感量，可能影響控制器的正常工作，因此需根據實際情況合理選擇匝數。在鋪設過程中，要確保導線緊密貼合線圈槽底部和側壁，避免出現松動或懸空的情況。同時，導線的接頭處要進行可靠的焊接，并做好絕緣處理，防止短路或漏電。例如，可使用防水絕緣膠帶將接頭處包裹多層，確保接頭處的絕緣性能。

（三）固定與填充

鋪設完線圈后，使用水泥釘或膨脹螺絲將線圈固定在槽內，防止線圈在車輛碾壓下移位。然后，清理線圈槽內的雜物，確保槽內干凈干燥。接著，將環氧樹脂或?yàn)r青等填充材料加熱至液態，緩慢倒入線圈槽內，填充至與地面平齊。填充過程中要注意避免產生氣泡，可使用工具輕輕攪拌填充材料，排出氣泡。待填充材料完全固化后（環氧樹脂一般需要 24 小時左右固化，瀝青固化時間相對較短），地感線圈的埋設工作基本完成。

（四）系統連接與測試

將地感線圈的引出線連接到地感線圈控制器上，按照控制器的接線說明，正確連接電源線、信號線等。連接完成后，進行系統測試。模擬車輛駛?cè)?、駛出地感線圈區域，觀察控制器的指示燈是否正常閃爍，停車場管理系統是否能準確識別車輛的進出狀態。同時，測試不同類型車輛（如小型轎車、大型貨車）通過時的感應情況，確保系統對各類車輛都能穩定感應。若發現感應不靈敏或誤觸發等問題，需重新檢查線圈的連接、匝數以及控制器的參數設置，進行相應的調整。

三、常見問題及解決措施：防微杜漸保運行

（一）感應不靈敏

感應不靈敏是地感線圈常見的問題之一，可能由多種原因?qū)е隆Ｈ艟€圈匝數過少或?qū)Ь€線徑過細，會使線圈的電感量不足，導致感應靈敏度降低。此時，可適當增加線圈匝數或更換線徑更粗的導線。另外，線圈槽內填充材料不密實，存在空隙，也會影響感應效果，需要重新填充材料，確保線圈與地面緊密接觸。還有可能是地感線圈控制器的靈敏度設置過低，可通過調整控制器的靈敏度參數來解決。

（二）誤觸發

地感線圈出現誤觸發，可能是周圍存在電磁干擾，如附近的大型電機啟動、高壓線經過等。解決方法是為地感線圈加裝屏蔽裝置，如在槽內鋪設金屬屏蔽網，減少外界電磁干擾。此外，線圈的安裝位置不合理，靠近金屬物體或其他干擾源，也會導致誤觸發，需重新調整線圈的安裝位置，確保其周圍沒有影響感應的物體。

（三）線圈損壞

車輛頻繁碾壓、地面沉降等原因可能導致地感線圈損壞。如果發現線圈導線斷裂，需將損壞的部分剪掉，重新進行焊接，并做好絕緣和填充處理。對于因地面沉降導致線圈松動的情況，要重新固定線圈，并對地面進行加固處理，防止再次出現沉降。

四、結語

在停車場系統中埋設地感線圈，是一項需要嚴謹對待的工程任務。從前期的精心準備，到施工過程中的精細操作，再到后期對常見問題的及時處理，每一個環節都關系著地感線圈的性能和停車場系統的穩定運行。通過實際工程案例的經驗總結，我們能夠更好地掌握地感線圈的埋設要點，確保其在車輛檢測中發揮精準、可靠的作用。隨著智能停車場技術的不斷發展，地感線圈的埋設工藝也將不斷優化和創新，但無論如何，遵循科學的施工方法和嚴格的質量標準，始終是保障工程質量的關鍵。
