樓宇對講系統怎么工作？住戶端、單元門口機、管理中心機之間是通過什么方式傳輸信號的？
在現代住宅小區與商業樓宇中，樓宇對講系統已成為保障居住安全、提升生活便捷度的核心設施。當訪客在單元門口按下住戶房間號時，住戶室內的對講機響起，通過屏幕可看清訪客樣貌，按下開鎖鍵即可遠程開啟單元門 —— 這一常見場景背后，是樓宇對講系統各設備間的協同工作與信號傳輸。但不少人對系統的工作原理存在疑惑：樓宇對講系統具體如何實現 “呼叫 - 應答 - 開鎖” 的完整流程？住戶端、單元門口機、管理中心機這三大核心設備之間，又是通過什么方式傳輸語音、圖像與控制信號的？本文將結合技術原理與實際應用場景，對這些問題進行系統性解析。
一、樓宇對講系統：從 “單一通話” 到 “智能交互” 的演進
要理解樓宇對講系統的工作原理，需先明確其核心定位：它是一種基于樓宇內部通信網絡，實現訪客、住戶與管理中心三方交互的弱電系統，核心功能包括訪客呼叫、語音通話、圖像顯示、遠程開鎖與緊急報警，部分智能系統還可集成門禁卡識別、人臉識別、智能家居聯動等功能。
樓宇對講系統的發展經歷了三個階段：早期的 “單一通話型” 系統僅支持語音通話，住戶通過聽筒與訪客溝通后，需手動下樓開門；中期的 “可視對講型” 系統增加了攝像頭與顯示屏，住戶可通過圖像確認訪客身份，實現遠程開鎖；如今的 “智能交互型” 系統則基于網絡技術，支持高清視頻通話、手機 APP 遠程控制、與電梯聯動（呼叫住戶時自動點亮電梯樓層）等功能，成為智慧社區建設的重要組成部分。
無論系統功能如何升級，其核心邏輯始終圍繞 “信號采集 - 信號傳輸 - 信號處理 - 指令執行” 展開，而住戶端（室內對講機）、單元門口機（門口呼叫設備）、管理中心機（物業管理終端）是實現這一邏輯的三大核心設備，三者通過特定的傳輸方式連接，形成完整的通信鏈路。
二、樓宇對講系統的工作流程：“呼叫 - 應答 - 開鎖” 的完整閉環
一套標準的樓宇對講系統，無論功能簡單或復雜，其核心工作流程均包含 “訪客呼叫”“住戶應答”“遠程開鎖” 三個關鍵環節，部分場景下還會涉及 “管理中心介入”（如訪客找不到對應住戶時，可呼叫管理中心求助）。下面以主流的 “可視對講系統” 為例，拆解其工作流程的技術細節。
（一）第一步：訪客呼叫 —— 單元門口機的 “信號發起”
當訪客到達單元門口時，需通過單元門口機發起呼叫，這一環節的核心是 “身份輸入 - 信號采集 - 呼叫請求發送”。
1. 身份輸入：選擇呼叫對象

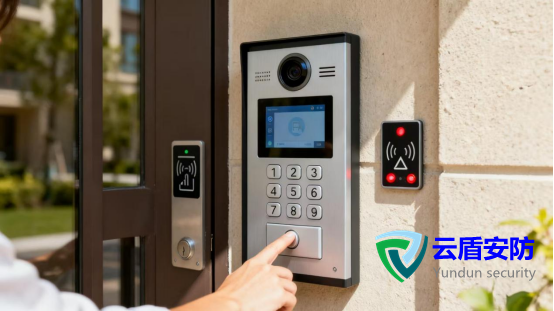

單元門口機通常配備數字按鍵、顯示屏與攝像頭，部分智能機型還支持人臉識別或 IC 卡刷卡。訪客若已知住戶房間號，可通過數字按鍵輸入 “樓棟號 - 單元號 - 房間號”（如 “1-2-1502”），系統自動識別對應的住戶端設備；若訪客未明確住戶信息，可按下 “管理中心” 按鍵，直接呼叫物業管理人員；部分高端機型支持 “人臉識別呼叫”，訪客通過人臉庫匹配后，系統自動呼叫對應的住戶（如小區業主的親友可提前錄入人臉信息，來訪時無需輸入房間號）。
2. 信號采集：語音與圖像的初步處理
當訪客按下呼叫鍵后，單元門口機的攝像頭立即啟動，采集訪客的圖像信號（分辨率通常為 720P 或 1080P，部分高清機型可達 2K），同時麥克風開始采集訪客的語音信號；門口機內部的信號處理模塊會對圖像信號進行壓縮（如采用 H.264 或 H.265 編碼，減少信號傳輸帶寬），對語音信號進行降噪處理（過濾環境雜音，提升通話清晰度），確保后續傳輸的信號質量。
3. 呼叫請求發送：向住戶端或管理中心機發起連接
單元門口機通過內部的通信模塊，將 “呼叫請求信號”（包含目標住戶 / 管理中心的地址信息）、“圖像信號”“語音信號” 打包，通過傳輸線路發送至對應的設備。若呼叫對象是住戶，信號會先傳輸至樓宇內的樓層解碼器（或交換機），由解碼器根據房間號定位到具體的住戶端設備；若呼叫對象是管理中心，信號則直接傳輸至管理中心機。
（二）第二步：住戶應答 —— 住戶端的 “信號接收與交互”
當住戶端設備接收到單元門口機發送的呼叫信號后，會通過鈴聲提醒住戶，住戶可通過室內對講機完成 “查看圖像 - 語音通話 - 判斷是否開鎖” 的操作。
1. 信號接收與提醒
住戶端的室內對講機（通常安裝在客廳或門口玄關處）接收到呼叫信號后，會立即響起鈴聲（鈴聲可自定義），同時顯示屏自動點亮，顯示單元門口機傳輸的訪客圖像；若住戶不在家，部分智能對講機支持將呼叫信號轉發至住戶手機 APP，通過推送通知提醒住戶（需系統支持網絡聯動功能）。
2. 語音通話：雙向信號交互
住戶拿起室內對講機的聽筒（或按下免提鍵），即可與訪客進行雙向語音通話。此時，住戶端的麥克風采集住戶的語音信號，經處理后傳輸至單元門口機，門口機的揚聲器將語音信號播放出來；同時，門口機持續采集訪客的語音與圖像信號，傳輸至住戶端，實現 “實時語音 + 實時圖像” 的雙向交互，住戶可通過圖像與對話確認訪客身份。
3. 遠程開鎖：控制信號的發送與執行
若住戶確認訪客身份無誤，可按下室內對講機上的 “開鎖鍵”，此時住戶端會發送 “開鎖控制信號”（通常為低電壓脈沖信號），該信號經傳輸線路發送至單元門口機的開鎖控制器；開鎖控制器接收到信號后，驅動單元門的電磁鎖（或電機鎖）動作，電磁鎖斷電釋放（或電機鎖轉動），單元門自動開啟；開啟后，系統會在 10-30 秒內自動發送 “關門信號”，電磁鎖重新通電上鎖（或電機鎖復位），確保單元門的安全性。
（三）第三步：管理中心介入 —— 特殊場景下的 “信號中轉”
在部分場景下（如訪客輸入錯誤房間號、住戶無人應答、單元門口機故障），管理中心機可介入通信流程，實現 “信號中轉 - 輔助溝通 - 遠程控制”。
1. 訪客呼叫管理中心
若訪客找不到對應住戶，可按下單元門口機的 “管理中心” 按鍵，呼叫信號直接傳輸至管理中心機，管理中心的顯示屏亮起，顯示訪客圖像，管理人員可與訪客通話，詢問住戶信息，再通過管理中心機呼叫對應的住戶，實現 “訪客 - 管理中心 - 住戶” 的三方通話。
2. 住戶緊急報警
若住戶遇到緊急情況（如火災、醫療求助），可按下室內對講機上的 “緊急報警鍵”，報警信號會立即傳輸至管理中心機，管理中心機響起報警鈴聲，同時顯示報警住戶的房間號與位置信息，管理人員可快速與住戶通話，了解情況并安排救援。
3. 遠程控制與故障處理
管理中心機可對單元門口機進行遠程控制，如遠程開啟單元門（針對忘記帶卡的住戶）、遠程重啟故障的門口機；同時，管理中心機可實時監測系統各設備的運行狀態，若某臺單元門口機或住戶端設備出現故障（如通信中斷、攝像頭損壞），系統會自動發送故障報警信號至管理中心，管理人員可及時安排維修。
三、信號傳輸方式：三大設備間的 “通信橋梁”
住戶端、單元門口機、管理中心機之間的信號傳輸，是樓宇對講系統正常工作的核心保障。不同技術階段的系統，采用的傳輸方式存在差異，目前主流的傳輸方式可分為 “總線傳輸”“網絡傳輸”“混合傳輸” 三類，各類方式的技術特點、傳輸內容與適用場景均有所不同。
（一）總線傳輸：傳統系統的 “經典方案”
總線傳輸是早期樓宇對講系統（如非可視對講系統、初代可視對講系統）的主流傳輸方式，其核心是通過一根或多根專用總線（如 RVV 線纜、SYV 線纜）連接所有設備，實現信號的單向或雙向傳輸。
1. 傳輸介質：專用線纜的分工
總線傳輸系統通常采用多芯線纜組合，不同線纜負責傳輸不同類型的信號：
(1) 語音信號傳輸：采用 RVV2×0.5mm2 或 RVV2×0.75mm2 的兩芯護套線，用于傳輸雙向語音信號，這類線纜具有一定的抗干擾能力，適合短距離（單棟樓宇內）的語音傳輸；
(2) 圖像信號傳輸：采用 SYV75-3 或 SYV75-5 的同軸電纜，用于傳輸單元門口機采集的圖像信號，同軸電纜具有屏蔽層，可減少外界電磁干擾（如附近強電線路的干擾），確保圖像信號清晰；
(3) 控制信號傳輸：采用 RVV4×0.5mm2 的四芯護套線，用于傳輸呼叫請求、開鎖指令、報警信號等控制信號，其中兩根線用于發送信號，兩根線用于接收信號，實現雙向控制；
(4) 電源信號傳輸：采用 RVV2×1.0mm2 的兩芯護套線，為單元門口機與住戶端設備提供 12V DC 或 24V DC 低電壓供電（符合弱電系統標準），確保設備正常運行。
2. 傳輸原理：“地址編碼 - 信號分時傳輸”
總線傳輸系統的所有設備均通過總線連接至 “樓層解碼器”（或 “系統主機”），解碼器會為每個住戶端設備分配唯一的 “地址編碼”（如房間號對應的數字編碼）。當單元門口機發送呼叫信號時，會攜帶目標住戶的地址編碼，解碼器接收到信號后，根據地址編碼識別對應的住戶端設備，將信號 “定向發送” 至該設備，避免信號干擾其他住戶；同時，解碼器采用 “分時傳輸” 技術，在同一總線中，不同設備的信號按時間順序傳輸（如先傳輸 A 住戶的語音信號，再傳輸 B 住戶的控制信號），確保多設備同時工作時信號不沖突。
3. 適用場景與優缺點
總線傳輸方式適合 “多層樓宇”（如 6-12 層的住宅小區）或 “小范圍樓宇群”，其優點是成本低、技術成熟、穩定性高（不受網絡波動影響），且線纜鋪設簡單，適合早期建筑的弱電改造；缺點是傳輸距離有限（單條總線的傳輸距離通常不超過 500 米），無法支持高清圖像與大數據量信號傳輸（如 4K 視頻、智能家居聯動數據），且設備擴展難度大（新增住戶端需重新配置解碼器地址）。
（二）網絡傳輸：智能系統的 “主流方案”
隨著網絡技術的發展，基于 TCP/IP 協議的網絡傳輸方式成為現代智能樓宇對講系統的主流，其核心是將所有設備接入樓宇內部的局域網（或互聯網），通過網絡交換機實現信號的高速傳輸與交互。
1. 傳輸介質：網線與光纖的 “高速通道”
網絡傳輸系統采用的傳輸介質主要為網線與光纖，不同介質適用于不同傳輸距離：
(1) 短距離傳輸（樓宇內部）：采用超五類或六類非屏蔽網線（CAT5e/CAT6），網線支持 TCP/IP 協議，可同時傳輸語音、圖像、控制信號與電源（通過 PoE 技術，即 “以太網供電”，網線同時提供數據傳輸與 12V/24V 供電，無需單獨鋪設電源線），單根網線的傳輸距離可達 100 米，適合單棟樓宇內的設備連接；
(2) 長距離傳輸（樓宇群之間）：采用單模或多模光纖，光纖的傳輸距離遠（單模光纖可傳輸 10 公里以上）、帶寬大（支持 10Gbps 以上的傳輸速率）、抗干擾能力強（不受電磁干擾與雷電影響），適合大型小區或商業園區的多樓宇之間的信號傳輸，傳輸時需在設備端安裝光端機（將電信號轉換為光信號）與光纖收發器（將光信號轉換為電信號）。
2. 傳輸原理：“IP 地址 - 數據包交換”
網絡傳輸系統中的每個設備（住戶端、單元門口機、管理中心機）均分配唯一的 IP 地址（如 192.168.1.101），設備之間的信號以 “IP 數據包” 的形式傳輸：
(1) 當單元門口機采集語音與圖像信號后，會將信號壓縮編碼（如語音采用 G.711 編碼，圖像采用 H.265 編碼），打包成 IP 數據包，數據包中包含目標設備的 IP 地址（如住戶端的 IP 地址 192.168.1.205）；
(2) IP 數據包通過網線傳輸至網絡交換機，交換機根據數據包中的 IP 地址，將數據包轉發至對應的設備（如住戶端或管理中心機）；
(3) 目標設備接收到 IP 數據包后，解壓編碼，還原語音與圖像信號，實現實時交互；若需發送控制信號（如開鎖指令），則按相同流程生成 IP 數據包，反向傳輸至單元門口機。
3. 適用場景與優缺點
網絡傳輸方式適合 “高層樓宇”（如 18 層以上的住宅小區）、“大型商業園區” 或 “智慧社區”，其優點是傳輸距離遠、帶寬大（支持 4K 高清視頻與大數據量信號傳輸）、設備擴展靈活（新增設備只需分配 IP 地址并接入交換機）、支持遠程控制（住戶可通過手機 APP 連接互聯網，遠程接收呼叫信號與開鎖）；缺點是成本較高（需配置網絡交換機、光纖設備）、對網絡穩定性要求高（網絡中斷會導致系統無法工作）、需專業人員進行網絡配置（如 IP 地址分配、端口映射）。
（三）混合傳輸：復雜場景的 “靈活方案”
在部分復雜場景（如老舊小區改造、多樓宇混合類型的社區）中，單一的傳輸方式無法滿足需求，此時會采用 “總線傳輸 + 網絡傳輸” 的混合傳輸方案，結合兩種方式的優勢，實現系統的兼容性與擴展性。
例如，某老舊小區的多層樓宇（1-6 層）已安裝傳統總線對講系統，若新增高層樓宇（18 層），可在高層樓宇采用網絡傳輸系統，通過 “協議轉換器”（將總線信號轉換為 IP 信號，或反之）連接兩種傳輸系統：多層樓宇的住戶端通過總線傳輸信號至協議轉換器，協議轉換器將信號轉換為 IP 數據包，傳輸至管理中心機與高層樓宇的網絡設備；同時，高層樓宇的 IP 信號可通過協議轉換器轉換為總線信號，傳輸至多層樓宇的住戶端，實現 “新舊系統兼容” 與 “全小區設備互聯”。
混合傳輸方案的優點是靈活性高，可充分利用現有設備，降低改造成本；缺點是系統復雜度高，需解決不同傳輸協議的兼容性問題，后期維護難度較大。
四、結語
樓宇對講系統的工作原理與信號傳輸方式，是其實現 “安全防護 + 便捷交互” 功能的核心基礎。從早期的總線傳輸到如今的網絡傳輸，系統的技術演進不僅提升了信號傳輸的效率與質量，更拓展了 “智慧社區” 的應用場景 —— 未來，隨著 5G、AI、物聯網技術的融入，樓宇對講系統將進一步升級為 “智慧社區中樞”，實現與電梯控制、智能家居、安防監控、停車管理等系統的深度聯動，如訪客呼叫住戶時自動預約電梯、住戶開門時聯動室內燈光開啟，為居民提供更安全、更便捷、更智能的居住體驗。
對于住戶而言，了解系統的工作原理與信號傳輸方式，有助于在使用過程中快速排查簡單故障（如單元門口機無響應時，可判斷是線纜松動還是網絡中斷）；對于物業與工程人員而言，掌握不同傳輸方式的特點，可根據小區類型（老舊小區 / 新建小區、多層 / 高層）選擇合適的系統方案，確保系統穩定運行與后期擴展。在智慧城市建設的浪潮中，樓宇對講系統將不再是單一的 “通話工具”，而是成為連接人與社區、人與智能設備的重要紐帶，為構建安全、高效、舒適的居住環境貢獻關鍵力量。
