交換機7大行業組網方案，非常實用

摘要
交換機是現代網絡架構中的關鍵設備，它在數據傳輸、網絡拓撲結構、性能優化等方面起著至關重要的作用。根據不同的應用場景，選擇合適的交換機組網方案可以顯著提升網絡的效率、穩定性和安全性。本文將詳細介紹7種常見的交換機行業組網方案，分別適用于家庭、企業、商場、校園、數據中心等不同場景，幫助用戶根據實際需求進行合理選擇，并提供實用的方案建議。

一、交換機在網絡中的角色

交換機（Switch）是計算機網絡中負責數據包轉發和管理的設備。它能夠根據目標MAC地址或IP地址將數據包從一個設備轉發到另一個設備，在局域網（LAN）中起到核心作用。交換機通常工作在OSI模型的數據鏈路層（Layer 2）和網絡層（Layer 3），并且具備智能化的流量控制、帶寬管理和網絡隔離等功能。

無論是在家庭、小型辦公室，還是大型企業或數據中心中，交換機都是確保高效、穩定網絡連接的基礎設備。隨著技術的發展，交換機的性能和功能也逐步增強，支持更多的功能，如PoE（以太網供電）、VLAN、QoS（服務質量）等。

二、常見交換機行業組網方案

1. 家庭/小型辦公室（SOHO）組網方案

對于家庭或小型辦公室而言，交換機的作用是將多個設備（如計算機、打印機、路由器、智能家居設備等）連接在一起，確保設備之間能夠高效交換數據。

方案設計：

(1) 交換機選型：一般選擇24口以下的非管理型交換機，保證基本的連接功能即可。對于一些對網絡安全和流量管理有要求的用戶，可以選擇管理型交換機。

(2) VLAN設置：對于一些對網絡隔離有需求的家庭，選擇支持VLAN的交換機可以將不同設備（如訪客網絡、家庭設備和工作設備）進行隔離，提升安全性。

(3) 帶寬需求：家庭用戶通常使用千兆（Gigabit）交換機即可滿足需求，除非存在高流量的特殊需求（如高清視頻流、游戲等），可以選擇更高性能的交換機。

方案特點：

(1) 低成本、高性價比，滿足家庭和小型辦公環境的基本需求。

(2) 配置簡單，易于安裝，不需要復雜的管理功能。

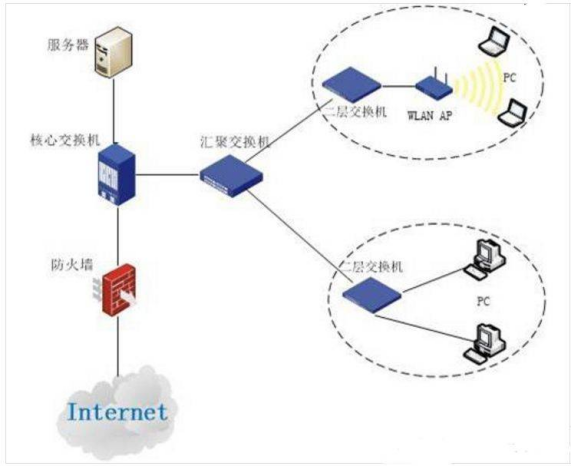

2. 中小型企業組網方案

對于10到50人的中小型企業，交換機不僅要提供可靠的設備連接，還需要支持基本的網絡管理功能，如VLAN劃分、帶寬管理等，以提高網絡效率。

方案設計：

(1) 交換機選型：選擇24口或48口的管理型交換機，支持VLAN、QoS、帶寬限制等功能，能夠根據業務需求進行靈活配置。

(2) 網絡拓撲：使用星型拓撲結構，將所有設備連接到核心交換機。如果需要多個區域的設備連接，可以通過二層交換機或多層交換機進行互聯。

(3) 安全性與隔離：通過配置VLAN，將企業的不同部門（如財務、人事、技術部門等）隔離，減少安全隱患。還可以設置訪問控制列表（ACLs），限制員工之間的訪問權限。

方案特點：

(1) 具備一定的管理功能，支持VLAN、QoS等網絡管理需求。

(2) 提供穩定可靠的網絡連接，支持多用戶高效訪問。

(3) 易于擴展，適應企業不斷變化的需求。

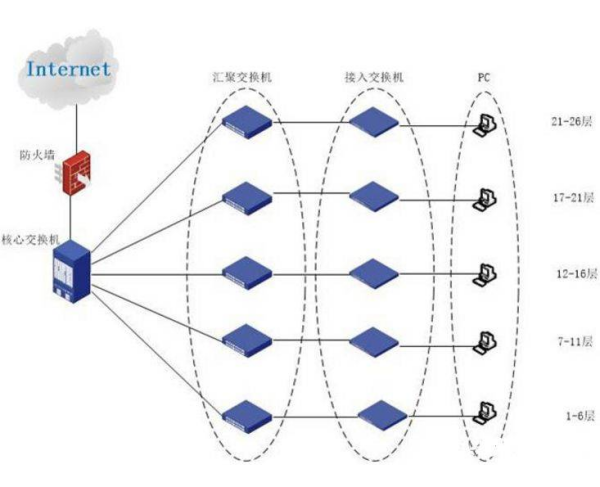

3. 大型企業/多樓層辦公樓組網方案

在大型企業和多樓層辦公樓中，交換機不僅需要提供穩定的設備連接，還需要能夠支撐更多設備的接入，并優化網絡性能，保證高流量的數據傳輸。

方案設計：

(1) 交換機選型：選擇多層交換機（Layer 3），支持路由、VLAN和靜態路由功能。核心交換機和邊緣交換機分別負責不同層次的流量轉發，核心交換機主要負責跨VLAN流量的轉發，邊緣交換機負責連接終端設備。

(2) 網絡拓撲：采用分層網絡架構，通常分為接入層、匯聚層和核心層。每一層的交換機功能不同，接入層交換機主要負責用戶終端的接入，匯聚層交換機負責不同接入層交換機的流量匯聚，而核心交換機負責最頂層的流量路由和跨區域流量的管理。

(3) 帶寬和冗余設計：選用高帶寬交換機，支持10Gbps甚至更高的傳輸速率。同時設計冗余網絡，確保某個交換機故障時，網絡能自動切換到備用路徑，保持網絡的連續性。

方案特點：

(1) 高可靠性和可擴展性，適合大規模企業環境。

(2) 多層交換機支持靈活的網絡拓撲和帶寬管理。

(3) 強大的網絡管理和優化功能，能夠有效避免網絡擁堵，保證高效運行。

4. 商場/零售店安防組網方案

在商場或零售店的安防系統中，交換機承擔著為攝像頭、門禁系統和警報設備提供網絡連接的任務。為了保證視頻監控的實時性和穩定性，網絡的質量至關重要。

方案設計：

(1) 交換機選型：選擇支持PoE（Power over Ethernet）功能的交換機，這樣交換機不僅能為設備提供數據傳輸，還能為攝像頭等設備提供電力，減少額外的電源布線工作。

(2) 網絡拓撲：采用分布式拓撲，將各個安防設備通過交換機連接，所有設備匯聚到核心交換機，核心交換機與監控中心或數據存儲中心相連。

(3) 帶寬和延遲要求：商場安防系統通常需要傳輸大量高清視頻數據，選擇支持千兆或10Gbps帶寬的交換機，以確保視頻流暢傳輸。需要合理規劃帶寬，避免因網絡擁堵導致視頻卡頓。

方案特點：

(1) 提供高質量的視頻傳輸，支持PoE設備的電力供應。

(2) 保障網絡的實時性，避免延遲對安防效果的影響。

(3) 配置簡單，適合零售店和商場等環境。

5. 校園網絡組網方案

校園網絡需要為大量的學生、教師和工作人員提供網絡接入，交換機不僅要支撐設備接入，還需提供高效的數據傳輸和網絡管理功能。

方案設計：

(1) 交換機選型：選擇支持PoE功能的交換機，為校園內的IP電話、無線接入點（AP）和攝像頭提供電力支持。交換機需要支持VLAN，將不同類型的流量隔離，以保障教學、行政等不同業務的獨立性。

(2) 網絡拓撲：采用層次化的網絡設計，核心交換機連接各個樓層的接入交換機，確保數據流暢傳輸。

(3) 安全性和管理：使用管理型交換機，進行流量監控和帶寬管理。可以根據不同部門和用戶的需求，配置不同的網絡優先級，確保重要應用的流量優先通過。

方案特點：

(1) 提供穩定、快速的網絡接入，滿足校園內大規模設備接入需求。

(2) 支持VLAN、PoE等高級功能，提升網絡管理效率和設備供電能力。

(3) 安全性高，避免不同業務之間的互相干擾。

6. 數據中心組網方案

數據中心是支持大規模計算、存儲和數據交換的核心設施。交換機在數據中心網絡中起著至關重要的作用，尤其是在大規模數據流量管理、低延遲和冗余設計方面。

方案設計：

(1) 交換機選型：選擇高性能、低延遲的交換機，支持10Gbps、40Gbps或更高帶寬。數據中心通常使用高密度的交換機，能夠處理大量數據流和設備連接。

(2) 網絡拓撲：采用“三層架構”，包括接入層、匯聚層和核心層。接入層交換機連接服務器和存儲設備，匯聚層交換機負責流量聚合，核心層交換機負責路由和流量分配。

(3) 冗余與負載均衡：采用冗余設計，確保交換機出現故障時，數據流能夠自動切換到備份路徑，保證服務不中斷。負載均衡技術可以有效地分配流量，避免某一節點出現擁堵。

方案特點：

(1) 高帶寬、高可靠性，適合大規模數據處理需求。

(2) 支持高密度設備接入，滿足數據中心的高效運行需求。

(3) 強大的冗余設計和負載均衡功能，確保數據中心穩定運營。

7. 云計算平臺組網方案

隨著云計算的普及，云服務商和企業內部的數據處理需求也日益增加。云計算平臺中的交換機要能夠支撐大規模的虛擬化環境和高效的分布式數據存儲。

方案設計：

(1) 交換機選型：選擇支持虛擬化和SDN（軟件定義網絡）技術的交換機，便于靈活管理虛擬機和物理設備之間的網絡連接。交換機需要支持大帶寬、高吞吐量的傳輸能力。

(2) 網絡拓撲：云平臺通常采用分布式網絡架構，各個數據中心和云節點通過高速交換機連接，形成一個高度靈活和可擴展的網絡環境。

(3) 流量調度與優化：通過SDN技術動態調整數據流量，根據業務需求進行優化調度，確保云計算平臺的高效運行。

方案特點：

(1) 支持虛擬化和SDN，實現靈活的網絡管理與流量調度。

(2) 高吞吐量、低延遲，適應大規模數據處理需求。

(3) 可擴展性強，能夠滿足云計算平臺的多變需求。

三、結語

選擇合適的交換機組網方案對于確保網絡穩定、高效、安全運行至關重要。通過本文介紹的7大行業組網方案，用戶可以根據不同應用場景的需求，合理選擇交換機類型和網絡結構，最大限度地提升網絡性能。無論是家庭、企業，還是數據中心、云計算平臺，精心設計和優化的交換機組網方案都將幫助用戶構建更加高效、穩定的網絡環境。
