消防應急廣播系統調試時，如何測試 “分區廣播” 功能，確保火災時只有著火區域的廣播會啟動？

引言

消防應急廣播系統作為建筑火災應急疏散的 “聽覺指揮中樞”，其核心功能之一的 “分區廣播” 直接關系到火災現場疏散指令的精準傳遞。在火災事故中，若應急廣播出現 “全域播報” 或 “分區錯位”，可能導致非著火區域人員恐慌性疏散，甚至引發擁擠踩踏事故；而著火區域若未能及時接收疏散指令，將嚴重威脅人員生命安全。因此，在消防應急廣播系統調試階段，對 “分區廣播” 功能進行系統性、高精度測試，是保障建筑消防安全的關鍵環節。本文將從測試前準備、核心測試流程、常見問題排查、驗收標準四個維度，詳細闡述如何科學開展分區廣播功能測試，確保系統在火災場景下精準、可靠運行。

一、測試前準備：奠定精準測試的基礎

分區廣播功能測試的準確性，依賴于前期充分的準備工作。該階段需完成 “資料梳理 - 設備檢查 - 場景模擬” 三大核心任務，避免因準備不足導致測試漏項或數據失真。

（一）梳理系統資料，明確分區邏輯

首先需收集消防應急廣播系統的設計圖紙、設備參數表、分區劃分文件，重點明確以下信息：一是分區劃分原則，確認系統是否按 “防火分區 - 防煙分區 - 樓層區域” 三級劃分，或根據建筑功能（如辦公區、商業區、設備房）進行專項分區，確保測試范圍覆蓋所有預設分區；二是設備關聯關系，梳理每個廣播分區對應的功率放大器、揚聲器回路、火災報警控制器（聯動型）的聯動邏輯，形成 “分區編號 - 設備地址 - 控制模塊” 對應表，避免測試時出現 “找錯分區” 或 “誤操作非目標設備” 的問題；三是聯動編程參數，查看火災報警控制器中 “分區廣播聯動程序” 的預設條件，如 “某防火分區煙感探測器報警→啟動該分區廣播”“兩層及以上區域報警→啟動相鄰區域廣播” 等，確保測試場景與實際火災聯動邏輯一致。

（二）檢查設備狀態，排除硬件隱患

設備正常運行是測試的前提，需對廣播系統及關聯設備進行全面檢查：一是廣播系統核心設備，檢查功率放大器是否處于 “正常” 工作模式（非 “故障”“過載” 狀態），揚聲器回路是否通路（使用萬用表測量回路電阻，確保阻值在設備額定范圍內，如 16Ω-100Ω），應急廣播控制器的 “分區控制” 功能是否可正常操作；二是火災報警聯動設備，測試目標分區內的火災探測器（煙感、溫感）、手動火災報警按鈕是否能正常觸發報警信號，火災報警控制器是否能準確接收報警信息并顯示 “分區地址”，避免因報警設備故障導致聯動廣播無法觸發；三是備用電源，模擬主電源斷電場景，檢查備用電源（蓄電池）是否能自動切換，且廣播系統在備用電源供電下仍可正常實現分區廣播，確保斷電情況下測試結果有效。

（三）模擬測試場景，準備測試工具

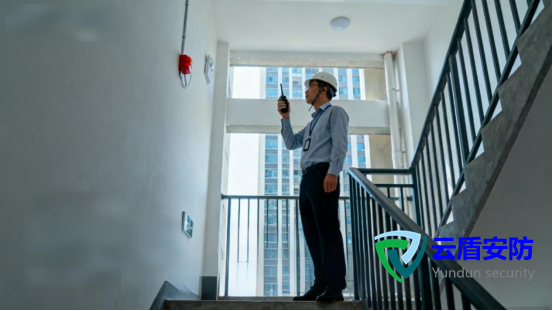

根據建筑實際情況，搭建與火災場景一致的測試環境：一是場景劃分，按 “單分區報警”“相鄰分區報警”“跨樓層分區報警” 三類典型場景設計測試方案，例如針對高層建筑，需測試 “某樓層單分區報警”“上下相鄰樓層分區同時報警”“不同防火分區跨樓層報警” 等場景；二是工具準備，準備便攜式聲級計（用于測量揚聲器音量，確保符合 GB 55036-2022《建筑電氣與智能化工程施工質量驗收標準》中 “疏散通道揚聲器聲壓級不低于 65dB，且高于背景噪聲 15dB” 的要求）、錄音設備（記錄廣播內容的清晰度與完整性）、通訊設備（如對講機，確保測試人員在不同分區間實時溝通，反饋廣播狀態）；三是人員部署，根據分區數量合理分配測試人員，每個測試分區至少安排 1 名現場觀察員，負責記錄 “廣播啟動時間”“廣播內容”“音量大小”，同時在火災報警控制器旁安排 1 名操作人員，負責觸發報警信號與記錄聯動反饋時間，形成 “操作 - 觀察 - 記錄” 閉環。

二、核心測試流程：分場景實現精準驗證

分區廣播功能測試需遵循 “從單分區到復雜分區、從手動觸發到自動聯動” 的邏輯，分階段開展測試，確保覆蓋所有可能的火災場景，驗證系統的精準性與可靠性。

（一）基礎測試：手動觸發單分區廣播，驗證 “單一分區精準啟動”

單分區廣播測試是最基礎的驗證環節，旨在確認 “目標分區啟動時，非目標分區無響應”，具體步驟如下：

1. 觸發方式選擇：采用 “應急廣播控制器手動操作” 與 “火災報警控制器聯動觸發” 兩種方式分別測試。手動操作時，在應急廣播控制器上選擇目標分區（如 “1 層 A 防火分區”），按下 “啟動” 按鈕，觀察該分區揚聲器是否播放預設疏散指令（如 “請注意，1 層 A 區域發生火情，請立即沿安全出口疏散”）；聯動觸發時，通過火災報警控制器模擬目標分區的報警信號（如手動觸發該分區的煙感探測器），觀察控制器是否自動發送 “啟動目標分區廣播” 的聯動指令，且廣播啟動時間是否符合規范要求（從報警信號觸發到廣播啟動，延遲不超過 30 秒）。

2. 效果驗證：現場觀察員需在目標分區內不同位置（如疏散通道兩端、房間內部）使用聲級計測量音量，確保聲壓級達標；同時在非目標分區（如 “1 層 B 防火分區”“2 層 A 防火分區”）監聽，確認無廣播聲音輸出，或僅播放 “非著火區域請勿驚慌” 的安撫指令（若系統預設該功能），避免非目標分區人員誤判。

3. 數據記錄：記錄 “觸發方式 - 啟動時間 - 目標分區音量 - 非目標分區狀態”，若出現 “目標分區無廣播”“非目標分區誤啟動”，需立即停止測試，排查設備或聯動邏輯問題。

（二）進階測試：觸發多分區聯動，驗證 “相鄰分區協同啟動”

在實際火災中，若火災蔓延至相鄰區域，或著火區域與相鄰區域存在人員流通通道，系統需啟動 “相鄰分區廣播”，引導人員協同疏散。因此，進階測試需模擬 “多分區聯動” 場景，具體流程如下：

1. 場景設計：根據建筑消防設計規范，確定 “相鄰分區” 的定義（如同一防火分區內的相鄰防煙分區、上下樓層的對應防火分區），設計兩類測試場景：一是 “單一分區報警觸發相鄰分區”，如觸發 “3 層 B 防火分區” 報警，驗證系統是否同時啟動 “3 層 A、C 防火分區” 及 “2 層 B、4 層 B 防火分區” 廣播；二是 “多分區同時報警觸發聯合廣播”，如同時觸發 “5 層 A、B 防火分區” 報警，驗證系統是否啟動 “5 層全區域 + 4 層 A、B 分區 + 6 層 A、B 分區” 廣播，且各分區廣播內容是否與該區域疏散需求匹配（如 “5 層人員立即疏散，4 層、6 層人員做好疏散準備”）。

2. 聯動測試：通過火災報警控制器模擬上述報警場景，觀察兩個關鍵指標：一是分區啟動順序，確認相鄰分區廣播是否與著火分區廣播同步啟動（延遲不超過 5 秒），避免因啟動時差導致相鄰區域人員錯過疏散時機；二是廣播內容邏輯，檢查不同分區的廣播內容是否區分明確，如著火分區播放 “立即疏散” 指令，相鄰分區播放 “準備疏散” 或 “沿指定路線疏散” 指令，避免內容混淆。

3. 現場驗證：安排測試人員在著火分區、相鄰分區、非相鄰分區分別監聽，確認：著火分區與相鄰分區廣播音量達標、內容清晰；非相鄰分區（如與著火分區間隔 2 層及以上的區域）無廣播啟動，或僅播放 “非緊急區域保持冷靜” 的提示，確保廣播范圍與火災影響范圍一致。

（三）極限測試：模擬故障場景，驗證 “分區廣播的容錯性”

在實際運行中，廣播系統可能出現 “單個揚聲器故障”“回路短路” 等問題，需測試系統在故障狀態下是否仍能保證分區廣播的有效性，即 “故障不擴散”“核心分區不失效”。具體測試步驟如下：

1. 模擬回路故障：在某一廣播分區內，人為斷開 1-2 個揚聲器的接線（模擬 “揚聲器故障”），或在回路中接入短路線（模擬 “回路短路”），觀察功率放大器是否觸發 “故障報警”，但該分區其他正常揚聲器是否仍能播放廣播（若系統設計為 “回路故障時，正常揚聲器繼續工作”）；若故障導致該分區回路斷開，需檢查系統是否啟動 “備用回路”（如雙回路設計），或是否聯動啟動 “相鄰分區廣播”，避免該分區完全失去廣播覆蓋。

2. 模擬控制器故障：斷開應急廣播控制器與某一分區控制模塊的連接，模擬 “控制器與分區失聯”，通過火災報警控制器觸發該分區報警，觀察系統是否能通過 “備用聯動路徑”（如火災報警控制器直接控制功率放大器）啟動該分區廣播，或是否能在中央控制室顯示 “分區廣播故障”，便于運維人員及時處理。

3. 容錯性判斷：極限測試的核心是 “故障不影響非目標分區” 且 “著火分區廣播不中斷”。若出現 “故障導致全域廣播失效” 或 “非目標分區因故障誤啟動”，需重新檢查系統的容錯設計（如是否具備回路隔離功能、備用控制路徑），并調整設備參數或聯動程序。

三、常見問題排查：精準定位測試中的 “異常點”

在分區廣播測試過程中，可能出現 “分區啟動錯位”“廣播無聲音”“聯動延遲過長” 等問題，需結合系統原理與設備特性，精準排查原因并解決。

（一）“分區啟動錯位”：從 “聯動邏輯” 與 “設備地址” 排查

若測試中出現 “觸發 A 分區報警，卻啟動 B 分區廣播”，或 “多個非目標分區同時啟動”，核心原因通常為 “聯動邏輯錯誤” 或 “設備地址混淆”。排查步驟如下：一是檢查聯動編程，進入火災報警控制器的 “聯動程序編輯界面”，查看 “分區廣播聯動條件” 是否正確，例如是否將 “A 分區探測器” 錯誤關聯至 “B 分區廣播模塊”，或是否存在 “多分區聯動條件設置過寬”（如 “任意探測器報警→啟動全樓廣播”）；二是核對設備地址，使用 “設備地址編碼器” 重新讀取廣播分區控制模塊、探測器的地址碼，確認與 “分區 - 設備對應表” 一致，避免因地址碼重復或錄入錯誤導致聯動錯位；三是測試單點聯動，斷開其他分區的聯動邏輯，僅保留 “目標分區探測器 - 目標分區廣播” 的聯動關系，單獨測試該路徑是否正常，逐步定位錯誤關聯的節點。

（二）“廣播無聲音”：從 “回路通路” 與 “功率匹配” 排查

若目標分區觸發報警后，揚聲器無聲音輸出，需按 “回路 - 設備 - 功率” 的順序排查：一是檢查回路通路，使用萬用表測量廣播分區回路的通斷狀態，若回路斷開，需檢查接線端子是否松動、導線是否破損（尤其是穿管敷設的導線，需排查是否因管道腐蝕導致導線斷裂）；二是檢查揚聲器狀態，拆除故障分區內的揚聲器，單獨接入標準電源（如 12V 直流電源），觀察是否發聲，判斷是否為揚聲器本身故障（如音圈損壞、接線端子氧化）；三是檢查功率匹配，確認功率放大器的輸出功率是否與該分區揚聲器的總功率匹配（放大器輸出功率需大于揚聲器總功率的 1.2 倍，避免因 “功率不足” 導致揚聲器無法正常發聲），若功率不匹配，需更換適配的功率放大器或調整分區內揚聲器數量。

（三）“聯動延遲過長”：從 “信號傳輸” 與 “程序參數” 排查

若廣播啟動延遲超過 30 秒（不符合 GB 50116-2013《火災自動報警系統設計規范》要求），需從 “信號傳輸” 與 “程序參數” 兩方面排查：一是檢查信號傳輸路徑，若火災報警控制器與廣播控制器采用 “RS485 總線” 或 “以太網” 連接，需使用示波器測量信號傳輸速率，排查是否因總線負載過重（如連接設備過多）或線路干擾（如與強電線路平行敷設）導致信號延遲；二是調整程序參數，進入火災報警控制器的 “聯動延遲設置界面”，查看 “分區廣播啟動延遲時間” 是否被誤設為大于 30 秒（部分系統默認設置為 “10 秒”，若被修改需調回規范值），同時檢查 “報警信號確認時間”（如 “2 個探測器報警才確認火災” 的延時是否過長），避免因報警確認延遲導致廣播啟動滯后。

四、測試驗收標準：量化指標確保系統達標

分區廣播功能測試完成后，需依據國家規范與設計要求，從 “功能準確性”“性能指標”“文檔完整性” 三個維度進行驗收，確保測試結果可追溯、系統功能達標。

（一）功能準確性標準

1. 單分區測試：觸發目標分區報警后，該分區廣播需在 30 秒內啟動，揚聲器聲壓級不低于 65dB（背景噪聲高于 60dB 時，需高于背景噪聲 15dB），非目標分區無廣播啟動（或僅播放安撫指令）；

2. 多分區聯動測試：相鄰分區廣播需與著火分區廣播同步啟動（延遲≤5 秒），廣播內容與分區功能匹配，無 “漏啟動” 或 “誤啟動” 分區；

3. 容錯測試：單個分區回路故障時，非故障分區廣播功能正常，故障分區需有 “故障報警提示”，且核心疏散區域（如疏散樓梯間、安全出口附近）的揚聲器仍能正常工作。

（二）性能指標標準

1. 廣播內容：疏散指令需清晰、簡潔，無雜音、斷音，語言類型需與建筑使用人群匹配（如公共建筑需包含中文、英文雙語指令）；

2. 備用電源：主電源斷電后，備用電源需保證廣播系統連續工作不少于 180 分鐘，且分區廣播功能正常；

3. 操作便捷性：火災報警控制器與應急廣播控制器的 “分區控制” 界面需簡潔，操作人員可在 30 秒內完成 “選擇分區 - 啟動廣播” 的操作，且具備 “緊急停止”“音量調節” 等應急操作功能。

（三）文檔完整性標準

驗收時需提交完整的測試文檔，包括：一是 “測試方案”，明確測試范圍、場景、人員分工；二是 “測試記錄表格”，詳細記錄每個測試場景的 “觸發時間、啟動時間、音量數據、故障情況”；三是 “問題整改報告”，對測試中發現的問題（如聯動錯位、延遲過長），需記錄整改措施、整改結果及復檢數據，確保所有問題閉環。

結語

消防應急廣播系統的 “分區廣播” 功能，是火災現場 “精準疏散、科學救援” 的重要保障，其測試工作需秉持 “嚴謹、細致、全面” 的原則，從前期準備到核心測試，再到問題排查與驗收，每一個環節都需緊扣 “實戰需求”，確保系統在真實火災場景下 “不失誤、不錯位、不中斷”。值得注意的是，分區廣播功能測試并非 “一次性任務”，在建筑投入使用后，還需結合定期消防維護（如每季度抽查 10% 的分區進行功能測試）、年度全系統復檢，及時發現設備老化、聯動邏輯變更等問題，持續保障系統可靠性。只有將 “調試測試” 與 “日常維護” 相結合，才能讓消防應急廣播系統真正成為建筑消防安全的 “聽覺防線”，在火災事故中發揮最大作用，守護人員生命安全。
