多媒體教室中的投影儀、音響、中控系統,是否屬于弱電系統,這些設備之間是如何通過弱電信號聯動工作的?

在現代教育信息化建設中,多媒體教室已成為教學場景的核心配置,其搭載的投影儀、音響、中控系統等設備,通過協同工作實現了 “聲、光、影” 的一體化教學呈現。然而,這些設備究竟是否屬于弱電系統?它們之間又是如何通過無形的弱電信號實現精準聯動的?本文將從弱電系統的定義切入,明確三類設備的技術屬性,再以 “信號流轉” 為主線,拆解設備間的聯動邏輯,最終揭示多媒體教室背后的弱電技術架構,為教育信息化設備的運維與升級提供技術參考。
一、弱電系統的界定:從 “電壓標準” 到 “功能屬性”
要判斷投影儀、音響、中控系統是否屬于弱電系統,需先明確弱電系統的核心定義。在電氣領域,弱電與強電的劃分并非絕對統一,但行業內普遍遵循兩大標準:一是電壓閾值,通常將交流電壓≤36V、直流電壓≤24V 的電氣系統歸為弱電系統,區別于強電系統(如家庭 220V 供電、工業 380V 供電)的高電壓、大電流特性;二是功能屬性,弱電系統以 “信息采集、傳輸、處理、控制” 為核心,而非強電系統的 “動力傳輸” 功能 —— 簡單來說,強電負責 “供電”,弱電負責 “傳信”。
從這兩個標準來看,多媒體教室中的投影儀、音響、中控系統均完全符合弱電系統的屬性:
1. 供電與信號屬性:三類設備的主供電雖可能依賴 220V 強電(如投影儀的電源接口),但設備內部的核心電路(如信號處理模塊、控制模塊)均需通過電源適配器轉化為低電壓(如 5V DC、12V DC)供電,屬于弱電范疇;同時,設備間傳輸的視頻信號、音頻信號、控制信號均為弱電信號(電壓通常在 0.1-5V 之間),無強電信號參與。
2. 功能屬性:投影儀負責將 “電信號轉化為光信號”(信息輸出),音響負責將 “電信號轉化為聲信號”(信息輸出),中控系統負責 “接收指令、處理信號、控制設備”(信息控制),三者均圍繞 “信息處理與呈現” 展開,完全契合弱電系統的功能定位。
綜上,多媒體教室中的投影儀、音響、中控系統,無論從供電電路還是功能屬性來看,均屬于弱電系統的 “多媒體會議與教學系統” 分支 —— 該分支是弱電系統中 “信息呈現類” 的重要組成部分,與 “安防監控系統”“樓宇自控系統” 等共同構成現代建筑的弱電技術網絡。
二、核心設備的技術特性:聯動的 “硬件基礎”
在解析設備間的聯動邏輯前,需先了解三類設備的核心技術特性,尤其是與信號交互相關的接口與模塊,這是實現弱電信號聯動的 “硬件前提”。
(一)投影儀:“視頻信號的最終呈現端”
投影儀的核心功能是將外部輸入的視頻信號(如電腦、機頂盒的信號)投射到幕布上,其與弱電聯動相關的關鍵組件包括:
1. 信號輸入接口:主流投影儀通常配備 HDMI、VGA、USB、RS232 等接口 ——HDMI 接口可同時傳輸高清視頻信號(如 4K 分辨率)與音頻信號,是當前多媒體教室的主流選擇;VGA 接口僅傳輸模擬視頻信號(分辨率較低,如 1080P 以下),逐步被 HDMI 取代;RS232 接口為 “控制接口”,可接收中控系統發送的弱電控制信號(如開機、關機、切換信號源),實現遠程控制。
2. 信號處理模塊:投影儀內部的視頻解碼芯片會將輸入的弱電信號(如 HDMI 數字信號)轉化為驅動光學組件(如 DMD 芯片、LED 光源)的控制信號,最終通過光學系統投射出圖像。整個過程中,信號始終以弱電形式流轉,無強電介入。
3. 狀態反饋模塊:部分高端投影儀具備 “狀態反饋功能”,可通過 RS232 或網絡接口向中控系統發送弱電信號,反饋設備當前狀態(如 “已開機”“信號源為 HDMI1”“燈泡壽命不足”),實現 “雙向通信”。
(二)音響系統:“音頻信號的放大與輸出端”
多媒體教室的音響系統通常由 “音頻放大器(功放)” 與 “揚聲器(音箱)” 組成,部分系統還包含 “麥克風”(用于教師發言),其核心聯動組件包括:
1. 音頻輸入接口:功放通常配備 AUX、HDMI、XLR 等接口 ——AUX 接口接收模擬音頻信號(如電腦耳機接口輸出的信號);HDMI 接口接收帶音頻的數字信號(與投影儀共用同一 HDMI 信號源,實現 “音視頻同步”);XLR 接口用于連接麥克風,接收教師發言的弱電音頻信號(麥克風輸出的信號為毫伏級,需經功放放大)。
2. 信號放大模塊:功放的核心功能是將輸入的弱電音頻信號(通常為毫伏級或微伏級)放大至伏級,再傳輸至揚聲器,驅動揚聲器發出聲音。放大過程由功放內部的晶體管電路完成,全程依賴弱電供電(功放主供電雖為 220V,但內部電路已轉化為低電壓)。
3. 音量控制模塊:功放配備的音量調節旋鈕或遠程控制接口(如 RS232、紅外),可接收中控系統發送的弱電控制信號(如 “音量 + 5”“靜音”),實現音量的遠程調節。
(三)中控系統:“聯動的‘大腦’與‘中轉站’”
中控系統是多媒體教室弱電聯動的核心,相當于 “大腦” 與 “信號中轉站”,其核心組件包括:
1. 中央控制模塊:由嵌入式 CPU 與操作系統組成,可接收外部指令(如教師通過控制面板、手機 APP 發送的指令),并根據預設邏輯向投影儀、音響發送控制信號,實現 “一鍵聯動”。

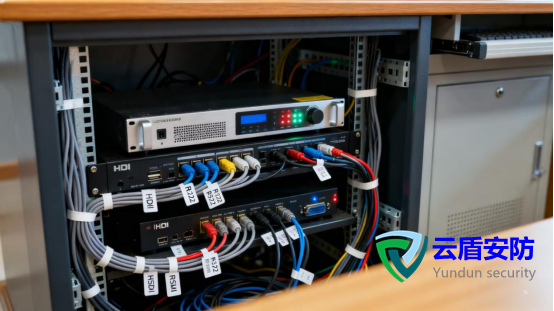

2. 信號輸入 / 輸出接口:中控系統配備豐富的接口,包括 HDMI 輸入(連接電腦、機頂盒等信號源)、HDMI 輸出(連接投影儀、功放)、RS232 控制接口(連接投影儀、功放)、紅外發射口(控制無 RS232 接口的設備)、網絡接口(實現遠程管理與狀態反饋)。
3. 信號切換模塊:當教室存在多個信號源(如教師電腦、學生平板、U 盤)時,中控系統可通過內部的 HDMI 切換芯片,將指定信號源的弱電信號切換至投影儀與功放,實現 “信號源快速切換”。
三、弱電信號聯動邏輯:從 “指令輸入” 到 “多設備響應”
多媒體教室的設備聯動,本質是 “弱電信號在中控系統、投影儀、音響之間的有序流轉”,整個過程可分為 “開機聯動”“信號切換聯動”“關機聯動” 三個典型場景,每個場景的信號流轉邏輯各有側重,但均遵循 “指令→處理→執行→反饋” 的流程。
(一)場景一:開機聯動 ——“一鍵啟動所有設備”
教師進入教室后,無需逐一開啟投影儀、音響、電腦,只需通過中控系統的控制面板(或手機 APP)按下 “開機” 按鈕,即可觸發全系統的聯動啟動,具體信號流轉步驟如下:
1. 指令輸入與處理:教師按下 “開機” 按鈕后,控制面板向中控系統的中央控制模塊發送 “開機指令”(弱電信號,通常為低電平觸發信號)。中央控制模塊接收到指令后,根據預設程序(如 “先開功放,再開投影儀,最后切換信號源為教師電腦”),生成一系列控制信號。
2. 控制信號傳輸至音響:中控系統通過 RS232 接口(或紅外接口)向功放發送 “開機指令”(弱電控制信號,如特定的 RS232 指令代碼 “*PWR ON#”)。功放接收到信號后,內部電路啟動,同時將 “音量調節至預設值”(如 50%,避免開機音量過大),并通過反饋接口向中控系統發送 “已開機” 的確認信號(弱電信號)。
3. 控制信號傳輸至投影儀:中控系統在確認功放開機后,通過 RS232 接口向投影儀發送 “開機指令”(如 RS232 指令代碼 “*PWR ON#”)。投影儀接收到信號后,啟動光源與散熱系統,同時自動切換信號源為 “HDMI1”(預設的教師電腦信號源),并向中控系統發送 “開機中,預計 30 秒后就緒” 的狀態信號(弱電信號)。
4. 信號源切換與音視頻同步:中控系統接收到投影儀的 “就緒” 信號后,通過 HDMI 接口將教師電腦的音視頻信號(弱電數字信號)同時傳輸至投影儀與功放 —— 投影儀接收視頻信號并投射到幕布,功放接收音頻信號并放大后傳輸至揚聲器,最終實現 “音視頻同步呈現”。
5. 狀態反饋與提示:中控系統將所有設備的開機狀態(如 “功放已開”“投影儀已就緒”“信號源已切換”)通過控制面板的顯示屏或手機 APP 進行提示,告知教師系統已準備就緒。
整個開機聯動過程耗時約 1-2 分鐘,所有信號均為弱電信號,傳輸距離通常在 10-30 米(多媒體教室的常規尺寸),無需考慮強電傳輸的安全風險,且信號傳輸穩定,誤觸發率極低。
(二)場景二:信號切換聯動 ——“快速切換教學內容”
在教學過程中,教師可能需要從 “教師電腦” 切換至 “學生平板投屏” 或 “U 盤視頻”,此時只需通過中控面板選擇對應的信號源,即可觸發設備間的信號切換聯動,具體步驟如下:
1. 信號源選擇指令:教師在中控面板上選擇 “學生平板投屏” 信號源,控制面板向中控系統發送 “切換至 HDMI2 信號源” 的指令(弱電信號)。
2. 信號切換控制:中控系統的信號切換模塊接收到指令后,斷開當前的 HDMI1(教師電腦)信號通路,接通 HDMI2(學生平板)信號通路,同時生成 “信號源切換” 的控制信號。
3. 投影儀信號源切換:中控系統通過 RS232 接口向投影儀發送 “切換信號源至 HDMI2” 的指令(弱電信號)。投影儀接收到信號后,內部的信號選擇電路切換至 HDMI2 接口,幕布上的圖像隨之切換為學生平板的內容。
4. 音響系統信號同步:由于中控系統的 HDMI 輸出接口同時連接投影儀與功放,當 HDMI 信號源從 HDMI1 切換至 HDMI2 時,功放接收的音頻信號也同步切換為學生平板的音頻信號,無需額外發送控制指令,即可實現 “音視頻同步切換”,避免出現 “圖像切換但聲音仍為原信號源” 的錯位問題。
5. 狀態反饋:投影儀與功放分別向中控系統發送 “信號源已切換至 HDMI2” 的確認信號,中控面板顯示屏更新當前信號源信息,提示教師切換完成。
信號切換聯動的響應時間通常在 0.5-1 秒內,遠快于人工逐一操作設備的時間,大幅提升了教學效率,尤其適合互動式教學場景(如學生展示、小組討論)。
(三)場景三:關機聯動 ——“一鍵關閉,保護設備”
教學結束后,教師按下 “關機” 按鈕,即可觸發系統的聯動關機,避免因忘記關閉設備導致的能耗浪費與設備損耗,具體步驟如下:
1. 關機指令與預處理:教師按下 “關機” 按鈕后,中控系統接收到指令,首先向投影儀發送 “關閉光源” 的指令(弱電信號)—— 投影儀的光源需要先冷卻(避免高溫損壞),因此不會立即斷電,而是進入 “散熱模式”。
2. 音響系統關機:中控系統在發送投影儀指令的同時,向功放發送 “關機指令”(弱電信號)。功放接收到信號后,先將音量降至 0(避免關機時產生雜音),再切斷內部電路,完成關機,并向中控系統發送 “已關機” 信號。
3. 投影儀延時關機:中控系統等待投影儀的 “散熱完成” 信號(通常為 3-5 分鐘,具體時間由投影儀型號決定)。當接收到投影儀發送的 “散熱完成,可關機” 信號后,中控系統向投影儀發送 “切斷主電源” 的指令(弱電信號),投影儀徹底關機。
4. 系統斷電與狀態記錄:中控系統在確認所有設備均已關機后,自動切斷自身的備用電源(若有),并記錄本次關機時間、設備狀態(如 “投影儀燈泡使用時間增加 2 小時”),以便后續運維人員查詢設備損耗情況。
5. 關機提示:中控面板顯示屏顯示 “所有設備已關機,請確認”,提示教師無需再操作設備,可離開教室。
關機聯動的核心優勢在于 “延時保護”—— 通過弱電信號的時序控制,確保投影儀在散熱完成后再斷電,避免光源因高溫驟冷而損壞,延長設備使用壽命,同時減少人工操作的疏漏風險。
四、聯動系統的弱電傳輸保障:“穩定與抗干擾”
設備間的弱電信號聯動依賴穩定的傳輸鏈路,若信號傳輸出現干擾或中斷,將導致聯動失效(如投影儀無法開機、音響無聲音)。因此,多媒體教室的弱電布線與抗干擾設計是保障聯動穩定的關鍵,主要包括以下措施:
1. 線纜選型:視頻信號(如 HDMI)采用帶屏蔽層的 HDMI 線(如 HDMI 2.1 屏蔽線),音頻信號采用雙絞屏蔽線(如 RVVP 線纜),控制信號(如 RS232)采用專用的控制線纜 —— 屏蔽層可有效隔絕外界電磁干擾(如教室中的日光燈、空調的電磁輻射),避免信號失真。
2. 布線規范:弱電線纜與強電線纜(如教室的 220V 電源線)分開布線,間距不小于 30 厘米,避免強電產生的磁場干擾弱電信號;線纜轉彎處采用圓弧過渡(彎曲半徑不小于線纜直徑的 10 倍),避免線纜內部銅芯斷裂,影響信號傳輸。
3. 信號放大與中繼:若教室面積較大(如階梯教室,設備間距離超過 15 米),HDMI 信號可能因傳輸距離過長而衰減,此時需在中控系統與投影儀之間加裝 “HDMI 信號中繼器”(弱電設備,通過 5V DC 供電),放大弱電信號,確保信號傳輸質量。
4. 接地處理:中控系統、投影儀、功放的外殼均需連接至教室的弱電接地端子(接地電阻≤4Ω),避免設備外殼帶電產生的干擾信號影響內部電路,同時保障人員安全(防止觸電)。
這些措施雖不直接參與設備聯動的信號流轉,但卻是聯動系統穩定運行的 “隱形保障”,也是多媒體教室弱電系統設計中不可忽視的環節。
五、結語
多媒體教室中的投影儀、音響、中控系統,不僅明確屬于弱電系統的 “多媒體會議與教學分支”,更通過弱電信號的精準流轉,構建了 “指令 - 處理 - 執行 - 反饋” 的完整聯動體系 —— 中控系統作為 “大腦”,統籌協調投影儀的 “圖像呈現” 與音響的 “聲音輸出”,實現了 “一鍵開機”“快速切換”“延時關機” 等高效教學場景,大幅提升了教育信息化的應用體驗。
從技術本質來看,這種聯動是弱電系統 “信息控制” 功能的典型體現:通過低電壓、弱信號的傳輸與處理,避免了強電系統的安全風險,同時實現了設備間的精準協同。隨著教育信息化的深入發展,未來的多媒體教室弱電系統將朝著 “更智能、更互聯” 的方向升級 —— 例如,結合物聯網技術,中控系統可通過網絡遠程監測設備狀態(如 “投影儀燈泡壽命”“功放音量異常”),提前預警故障;結合 AI 技術,系統可根據教學場景自動調整音視頻參數(如 “播放視頻時自動增大音量,教師發言時自動降低背景音”),進一步簡化操作流程。
理解多媒體教室設備的弱電屬性與聯動邏輯,不僅有助于教育工作者更好地使用設備,也為學校的弱電系統運維與升級提供了技術依據 —— 只有掌握了弱電信號的流轉規律,才能在設備故障時快速定位問題(如 “投影儀不亮,先檢查中控系統的 RS232 控制信號是否正常”),確保教學活動的順利開展,真正發揮弱電系統在教育信息化中的支撐作用。
