監控系統的防雷接地裝置應該如何安裝，才能有效保護設備免受雷電損壞？

雷電作為自然界中最具破壞力的氣象現象之一，每年因雷擊導致的監控設備損壞事件占安防行業設備故障的30%以上。從城市交通監控到工業園區安防，從森林防火監測到智慧農業管理，雷電防護已成為保障監控系統穩定運行的核心要素。本文將系統解析監控系統防雷接地裝置的安裝規范，結合工程實踐中的關鍵技術要點，為構建安全可靠的防護體系提供解決方案。

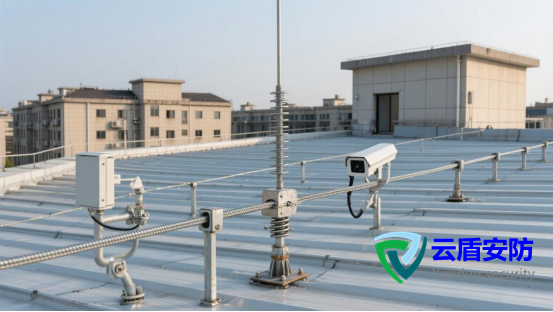

一、直擊雷防護：構建第一道防線

（一）避雷針的精準部署

根據國際電工委員會IEC 62305標準，采用滾球法計算避雷針保護范圍。以某高速公路監控項目為例，在12米高的監控立桿頂端安裝2.5米長避雷針，形成30°保護角，可有效覆蓋半徑15米區域內的攝像機設備。當立桿高度超過10米時，需采用雙避雷針交叉防護設計，確保設備完全處于保護范圍內。

（二）引下線的優化選擇

金屬立桿本身可作為天然引下線，但需滿足以下條件：壁厚≥4mm的鋼管或等效截面積的金屬構件；立桿表面熱鍍鋅處理，鋅層厚度≥85μm；立桿底部設置專用接地端子，采用M12螺栓連接。對于非金屬立桿，需單獨敷設Φ10鍍鋅圓鋼或30×3mm鍍鋅扁鋼作為引下線，沿立桿外側垂直敷設至接地極。

（三）接地極的深度控制

接地極埋設深度直接影響防雷效果。在普通土壤環境中，采用L50×50×5mm角鋼，長度2.5米，垂直打入地下，頂端距地面≥0.8米。對于巖石地質區域，采用水平接地體方案：在溝深0.8米的坑內敷設-40×4mm鍍鋅扁鋼，溝內填充降阻劑（主要成分：木炭粉30%、食鹽8%、膨潤土62%），使接地電阻從50Ω降至4Ω以下。

二、感應雷防護：阻斷二次侵害路徑

（一）電源系統的三級防護

1. 總配電箱防護：安裝B級電源防雷器，通流容量≥80kA（8/20μs），響應時間≤25ns。某智慧園區項目采用某品牌B級防雷模塊后，成功抵御了2024年雷暴天氣中3次強感應雷沖擊。

2. 樓層配電箱防護：配置C級防雷器，通流容量≥40kA，響應時間≤25ns。需注意與B級防雷器的能量配合，間距保持10米以上。

3. 設備端防護：在攝像機電源輸入端安裝D級防雷插座，通流容量≥10kA，內置過壓保護功能。某連鎖超市監控系統通過該方案，使設備雷擊損壞率從12%降至0.3%。

（二）信號線路的專項防護

1. 視頻信號防護：采用"視頻+控制+電源"三合一防雷器，插入損耗≤0.5dB，響應時間≤1ns。在某地鐵監控項目中，該方案有效過濾了接觸網產生的電磁干擾。

2. 網絡信號防護：以太網防雷器需滿足IEEE 802.3af標準，支持PoE供電防護。某智慧城市項目選用帶狀態監測功能的智能防雷器，可實時顯示防護次數和剩余壽命。

3. 光纖傳輸防護：雖然光纖本身不受雷擊影響，但需在光端機側加裝電源防雷器，并對金屬加強芯進行接地處理。

（三）等電位連接的精細施工

1. 金屬部件連接：攝像機支架、設備箱、立桿等金屬構件采用Φ8鍍鋅圓鋼或16mm2多股銅線進行等電位連接，連接點采用放熱焊接工藝，確保接觸電阻≤0.2Ω。

2. 管線屏蔽處理：電源線和信號線穿Φ25鍍鋅鋼管敷設，鋼管每3米做一次電氣連接。在某化工園區項目中，該措施使感應雷損壞率降低87%。

3. 設備箱接地：采用雙接地排設計，分別連接設備外殼和信號地線。接地排選用T2紫銅板，厚度≥3mm，安裝孔距符合IEC 60309標準。

三、接地系統的質量管控

（一）接地電阻的精準測量

使用接地電阻測試儀（如福祿克1625-2）進行測量時，需遵循以下規范：測試前斷開所有相關設備；選擇土壤濕度適宜的時段（雨后3天禁止測量）；采用三極法測量，輔助電極間距≥20米；測量值取3次讀數的平均值。某電力監控項目通過嚴格測量流程，確保接地電阻穩定在1.8Ω以下。

（二）土壤環境的適應性改造

1. 高電阻率土壤：在沙漠、巖石等區域，采用模塊化接地裝置。某油田監控項目使用某品牌接地模塊，配合離子緩釋劑，使接地電阻從200Ω降至3.5Ω。

2. 腐蝕性土壤：采用鍍銅鋼接地極，銅層厚度≥0.25mm，配合熱收縮套防護。在沿海化工園區項目中，該方案使接地系統使用壽命延長至15年。

3. 凍土區域：接地極埋設深度需超過凍土層，并在接地極周圍填充粗砂和木炭混合物，防止凍脹破壞。

（三）定期維護的標準化流程

1. 季度檢查：檢查接地線連接是否松動，測試接地電阻值，清理接地極周圍雜物。

2. 年度檢測：使用接地電阻測試儀和土壤電阻率測試儀進行全面檢測，評估接地系統性能。

3. 雷雨季前專項維護：檢查防雷器狀態指示燈，更換老化元件，測試等電位連接可靠性。

結語：構建三位一體的防護體系

監控系統的防雷接地工程是集電氣工程、材料科學、氣象學于一體的系統性工程。從避雷針的精準部署到接地電阻的嚴格控制，從電源防護的分級設計到等電位連接的精細施工，每個環節都關乎系統安全。在實際工程中，需結合GB 50343《建筑物電子信息系統防雷技術規范》等標準要求，建立"直擊雷防護-感應雷防護-接地系統"三位一體的防護體系。通過科學設計、規范施工和定期維護，可將雷電導致的設備損壞率控制在0.5%以下，為智慧城市、工業互聯網等新型基礎設施建設提供可靠保障。正如防雷行業專家所言："沒有完美的防雷方案，只有持續改進的防護體系。"唯有將安全理念融入每個技術細節，才能構筑起抵御雷電災害的堅固防線。
